IPVC/CPVC 90 ° Elbow

IPVC/CPVC 90 ° Elbow เป็นท่อประสิทธิภาพสูงที่ใช้กันอย่างแพร่หลายในการก่อสร้างและอุตสาหกรรมอุตสาหกรรม ทำจาก UPVC ระดับพรีเมี่ยม (โพลีไวนิลคลอไรด์ที่ไม่ได้ใช้งาน) หรือ CPVC (คลอรีนโพลีไวนิลคลอไรด์) Elbow 90 °นี้ให้ความต้านทานการกัดกร่อนและประสิทธิภาพอุณหภูมิสูง

ผลิตภัณฑ์ได้รับการออกแบบมาเพื่อเปิดใช้งานการเชื่อมต่อท่อที่ราบรื่นขึ้นลดความต้านทานการไหลของของไหลอย่างมีประสิทธิภาพและปรับปรุงประสิทธิภาพของระบบโดยรวม เหมาะสำหรับการจัดหาน้ำการระบายน้ำและการขนส่งของเหลวเคมีตามข้อกำหนดที่หลากหลาย ข้อศอก 90 °นั้นง่ายต่อการติดตั้งและรวมเข้ากับระบบท่อมาตรฐานอย่างราบรื่นโดยไม่ต้องใช้เครื่องมือพิเศษ

ติดต่อเรา

PREV：UPVC/CPVC coupler
NEXT：Tee UPVC/CPVC

พารามิเตอร์ แอปพลิเคชัน มาตรฐานทางเทคนิค

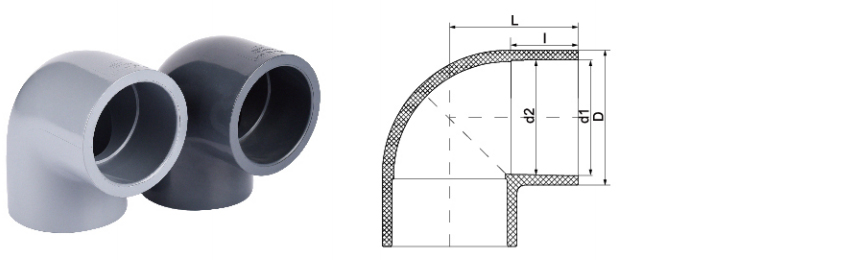

ขนาด/นาม			dN20	dN25	dN32	dN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
			(1/2 ")	(3/4 ")	(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
ดิน	D1		20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	D2		20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	UPVC	D	26.5	32	39.6	49	60	74.6	88	104	127	161	185	259.4	310	344
		l	28	33.5	40	48.5	58.5	72	84	99	119	150	170	241.5	295	325
		ฉัน	16	19	22	26	31	38	44	51	61	76	86	119	146	165
	CPVC	D	26.5	32	41	50.2	62.8	79	91	108.6	132.4	164.4	188.6	259.4	310	344
		l	29	34	42	50.5	61	75	87	102.5	123	156	178	241.5	296	325
		ฉัน	16.5	19	22.5	26.5	31.5	38	44	51.5	61.5	76.5	86.5	119	146	165
Ansi	D1		21.51	26.87	33.62	42.4	48.54	60.65	79.39	89.31	114.81	141.81	168.81	219.8	273.81	324.61
	D2		21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D		29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	l		35	41	48	56	63	72	86	102.5	122.5	156	170	220	278	328
	ฉัน		22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153
jis	D1		22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	D2		21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D		29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	l		35	41	48	56	63	72	86	102.5	122.5	156	170	220	278	328
	ฉัน		22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153

บริษัท

Zheyi Pipeline (Wuhan) Co. , Ltd.

Zheyi Group คือ China IPVC/CPVC 90 ° Elbow สำหรับอุตสาหกรรมอาหาร/ยานยนต์/อิเล็กทรอนิกส์ Suppliers และ Custom IPVC/CPVC 90 ° Elbow สำหรับอุตสาหกรรมอาหาร/ยานยนต์/อิเล็กทรอนิกส์ Factory- เราก่อตั้งขึ้นในปี 2550 มีความเชี่ยวชาญด้านการวิจัยและพัฒนาการผลิตการขายและการบริการของท่ออุตสาหกรรมของ CPVC และ UPVC ได้รับใบอนุญาตการผลิตของอุปกรณ์พิเศษ, เอกสารการอนุมัติใบอนุญาตด้านสุขาภิบาลของมณฑลเจ้อเจียง, IS09001 ระบบการจัดการคุณภาพใบรับรอง, IS014001 ใบรับรองระบบการจัดการสิ่งแวดล้อม, IS045001 ใบรับรองระบบอาชีวอนามัยและความปลอดภัยและใบรับรองอื่น ๆ นอกจากนี้ยังมีสิทธิในทรัพย์สินทางปัญญาอิสระมากกว่า 50 รายการและการจัดการตนเองและอำนาจการส่งออก เพื่อให้บริการผลิตภัณฑ์ที่หลากหลายและบริการที่ดีขึ้น บริษัท ได้แนะนำเทคโนโลยีขั้นสูงอุปกรณ์เครื่องมือและวัตถุดิบและระบบการจัดการที่เป็นเอกลักษณ์จากประเทศเยอรมนีและอเมริกา ในช่วงหลายปีที่ผ่านมาผลิตภัณฑ์ของเรามีการใช้กันอย่างแพร่หลายในอุตสาหกรรมเคมี, โลหะวิทยา, เซลล์แสงอาทิตย์, พลังงานนิวเคลียร์, ลิเธียม, เซมิคอนดักเตอร์อิเล็กทรอนิกส์, อาหาร, ยา, ยานยนต์, การบำบัดน้ำอุตสาหกรรมอุตสาหกรรมและอุตสาหกรรมอื่น ๆ ในกรดและของเหลวอัลคาไล ปัจจุบัน Zheyi Group ได้จัดตั้ง บริษัท ขายมากกว่า 30 แห่งทั่วประเทศ หมวดหมู่ของผลิตภัณฑ์จะถูกส่งออกไปยังยุโรปอเมริกาเอเชียตะวันออกเฉียงใต้และประเทศและภูมิภาคอื่น ๆ ผลิตภัณฑ์ของเราได้รับการต้อนรับจากลูกค้าในตลาดทั้งในและต่างประเทศ

ใบรับรองเกียรติยศ

ข่าว

ใบรับรอง
Dec 12,2024
อ่านเพิ่มเติม

ข้อเสนอแนะข้อความ

การควบคุมคุณภาพอย่างเข้มงวด

นำโดยหลักการของ "คุณภาพก่อน" กลุ่ม Zheyi ใช้ประโยชน์จากอุปกรณ์ขั้นสูงระดับสากลและวัตถุดิบระดับพรีเมี่ยมเพื่อควบคุมการผลิตอย่างเข้มงวดในทุกขั้นตอนของการผลิต เป้าหมายคือการส่งมอบผลิตภัณฑ์ไปป์ไลน์ที่ยอดเยี่ยมทั้งในด้านประสิทธิภาพและความสวยงาม

บริษัท ใช้อุปกรณ์การผลิตที่ทันสมัยและวัสดุระดับสูงรวมถึง Sekisui จากญี่ปุ่นและ Lubrizol จากสหรัฐอเมริกา ด้วยการผสมผสานอย่างไร้รอยต่อของเทคนิคการผลิตที่ซับซ้อนและการจัดการอย่างมืออาชีพแต่ละผลิตภัณฑ์ "Zheyi" ได้รับการควบคุมคุณภาพอย่างเข้มงวดตั้งแต่การผลิตและการตรวจสอบไปจนถึงการส่งมอบขั้นสุดท้าย
การทดสอบประสิทธิภาพที่แม่นยำ

ที่ Zheyi ผลิตภัณฑ์ทุกชิ้นไม่เพียง แต่มุ่งเน้นไปที่ความสวยงามที่ได้รับการกลั่น แต่ยังมีความมุ่งมั่นอย่างแน่วแน่ต่อคุณภาพภายในที่เหนือกว่า การทดสอบประสิทธิภาพอย่างเข้มงวดช่วยให้มั่นใจได้ถึงความมั่นคงและความทนทานของผลิตภัณฑ์แม้จะอยู่ภายใต้เงื่อนไขที่ท้าทาย:

●การทดสอบความหนาแน่น: วัดความหนาแน่นของวัสดุเพื่อให้แน่ใจว่ามีความสม่ำเสมอของโครงสร้างและความเสถียร
●การทดสอบอุณหภูมิที่อ่อนนุ่มของ Vicat: ประเมินการอ่อนตัวของวัสดุภายใต้สภาวะที่อุณหภูมิสูงเพื่อให้แน่ใจว่ามีความต้านทานต่อการเสียรูปในสภาพแวดล้อมที่หลากหลาย
●การทดสอบเตาอบ: จำลองความต้านทานความร้อนในระยะยาวตรวจสอบความสามารถของผลิตภัณฑ์ในการทนต่อการสัมผัสกับอุณหภูมิสูงเป็นเวลานาน
●การทดสอบแบบ hydrostatic: ประเมินความแข็งแรงของท่อภายใต้สภาวะแรงดันสูงเพื่อรับประกันความปลอดภัยและความน่าเชื่อถือ
●การทดสอบแรงกระแทกของค้อน Drop: การทดสอบความต้านทานต่อแรงกระแทกเพื่อให้แน่ใจว่ามีความทนทานของผลิตภัณฑ์ในระหว่างการขนส่งการติดตั้งและการใช้งานประจำวัน

IPVC/CPVC 90 ° Elbow Industry knowledge

วิธีเลือกอย่างถูกต้อง UPVC/CPVC 90 ° Elbows - คำอธิบายโดยละเอียดเกี่ยวกับระดับความดันและมาตรฐานขนาด

ในระบบท่ออุตสาหกรรม UPVC (โพลีไวนิลคลอไรด์ที่ไม่ได้ใช้งาน) และ CPVC (คลอรีนโพลีไวนิลคลอไรด์) 90 °ข้อศอกเป็นตัวเชื่อมต่อที่สำคัญและการเลือกของพวกเขาส่งผลโดยตรงต่อความปลอดภัยความทนทานและประสิทธิภาพการทำงานของระบบ การเลือกที่ถูกต้องต้องพิจารณาอย่างครอบคลุมเกี่ยวกับคุณสมบัติของวัสดุระดับความดันมาตรฐานขนาดและความต้องการพิเศษของอุตสาหกรรมที่แตกต่างกัน

1. การเลือกวัสดุ: ความแตกต่างที่สำคัญระหว่าง UPVC และ CPVC
UPVC เหมาะสำหรับอุณหภูมิปกติ (0 ° C ~ 60 ° C) และสภาพแวดล้อมความดันต่ำมีกรดที่ดีและความต้านทานการกัดกร่อนของอัลคาไลต้นทุนต่ำและมักใช้ในน้ำดื่มที่ปลอดภัย (น้ำดื่มที่ปลอดภัย) การบำบัดน้ำอุตสาหกรรม (การบำบัดน้ำอุตสาหกรรม) การส่งน้ำดื่มสามัญ (น้ำดื่ม)

CPVC ทนทานต่ออุณหภูมิสูง (สูงถึง 93 ° C ~ 110 ° C) และมีความแข็งแรงในการอัดสูงกว่า เหมาะสำหรับสื่อการกัดกร่อนอุณหภูมิสูง การใช้งานทั่วไป ได้แก่ การขนส่งของเหลวดองในอุตสาหกรรมโลหะ, ท่อส่งสารเคมีที่มีความบริสุทธิ์สูงในอุตสาหกรรมเซลล์แสงอาทิตย์ระบบน้ำพิเศษในอุตสาหกรรมเซมิคอนดักเตอร์อิเล็กทรอนิกส์, ท่อการฆ่าเชื้ออุณหภูมิสูงในอุตสาหกรรมการแพทย์

2. การเลือกเกรดความดัน (มาตรฐาน PN และ SCH)
ความสามารถในการรับแรงดันของข้อศอกขึ้นอยู่กับระดับความหนาของผนัง มาตรฐานความดันทั่วไป ได้แก่ PN (ความดันเล็กน้อยเช่น PN6, PN10, PN16) และ SCH (กำหนดการเช่น SCH40, SCH80)

สำหรับน้ำดื่มที่ปลอดภัยและการบำบัดน้ำธรรมดาวัสดุ UPVC มักจะถูกเลือกและเกรดความดัน PN6 ~ PN10 สามารถตอบสนองความต้องการได้ ในอุตสาหกรรมน้ำเสียและอุตสาหกรรมโลหะวิทยาเนื่องจากการกัดกร่อนที่แข็งแกร่งของสื่อขอแนะนำให้เลือก PN10 ~ PN16 หรือ SCH80 CPVC ข้อศอกเพื่อให้แน่ใจว่าการต้านทานความดันในระยะยาวและการต้านทานการกัดกร่อนทางเคมี

อุตสาหกรรมโซลาร์เซลล์อิเล็กทรอนิกส์และการแพทย์มีความต้องการสูงมากสำหรับความสะอาดของท่อและความต้านทานทางเคมีและมักจะใช้ข้อศอก CPVC SCH40 หรือ SCH80 เพื่อให้แน่ใจว่าสื่อที่มีความบริสุทธิ์สูงไม่ได้ปนเปื้อน การใช้งานโรงไฟฟ้านิวเคลียร์ต้องการวัสดุ CPVC ที่ทนต่อการแผ่รังสีพิเศษซึ่งเป็นไปตามมาตรฐานที่เข้มงวดเช่น ASME NQA-1

3. มาตรฐานขนาด (DN และนิ้ว)
ขนาดของข้อศอก UPVC/CPVC 90 °ต้องตรงกับระบบท่อ มาตรฐานทั่วไปรวมถึงตัวชี้วัด (DN15, DN50, DN100, ฯลฯ ) และ Imperial (1/2 ", 2", 4 ", ฯลฯ )

ในอุตสาหกรรมเซมิคอนดักเตอร์อิเล็กทรอนิกส์และอุตสาหกรรมไฟฟ้าโซลาร์เซลล์ข้อศอกเส้นผ่านศูนย์กลางขนาดเล็ก (DN15 ~ DN50) มักใช้เนื่องจากจำเป็นต้องใช้การควบคุมของเหลวที่มีความแม่นยำสูง ข้อศอกเส้นผ่านศูนย์กลางขนาดใหญ่ของ DN80 ~ DN300 มักใช้ในการบำบัดน้ำเสียอุตสาหกรรมและอุตสาหกรรมโลหะเนื่องจากอัตราการไหลขนาดใหญ่ โรงไฟฟ้านิวเคลียร์และอุตสาหกรรมยาต้องปฏิบัติตามมาตรฐานอุตสาหกรรมอย่างเคร่งครัดเพื่อให้แน่ใจว่าการจับคู่ขนาดที่แม่นยำเพื่อหลีกเลี่ยงความเสี่ยงต่อการรั่วไหลหรือการปนเปื้อน

4. การรับรองและข้อกำหนดเฉพาะของอุตสาหกรรม
อุตสาหกรรมที่แตกต่างกันมีข้อกำหนดการรับรองที่แตกต่างกันสำหรับข้อศอก:
น้ำดื่มที่ปลอดภัย / น้ำดื่ม: ต้องปฏิบัติตาม NSF / ANSI 61 การรับรองความปลอดภัยด้านอาหาร
เซมิคอนดักเตอร์อิเล็กทรอนิกส์ / เซลล์แสงอาทิตย์: ต้องใช้ผนังด้านในที่เรียบง่ายเป็นพิเศษเพื่อลดการสะสมของอนุภาคและบางแอปพลิเคชันต้องการการรับรองกึ่ง F57
ยา: ต้องปฏิบัติตามมาตรฐาน USP Class VI หรือ FDA เพื่อให้แน่ใจว่าไม่มีการชะล้างพลาสติก
พลังงานนิวเคลียร์: การรับรองคุณภาพ ASME NQA-1 จะต้องผ่านและต้องใช้วัสดุ CPVC ดัดแปลงที่ทนต่อการแผ่รังสี

5. คำแนะนำการติดตั้งและบำรุงรักษา
วิธีการเชื่อมต่อ: ข้อศอก UPVC/CPVC มักจะถูกผูกมัดกับตัวทำละลาย (กาว PVC) ในระหว่างการติดตั้งตรวจสอบให้แน่ใจว่าอินเทอร์เฟซสะอาดและปราศจากน้ำมัน
ระยะห่างรองรับ: อุณหภูมิสูง (CPVC) หรือท่อขนาดใหญ่ต้องการเฟรมสนับสนุนเพิ่มเติมเพื่อหลีกเลี่ยงการเสียรูปเนื่องจากการขยายตัวทางความร้อนหรือผลกระทบของของเหลว
การตรวจสอบอย่างสม่ำเสมอ: ในอุตสาหกรรมที่มีความเสี่ยงสูงเช่นเคมีและพลังงานนิวเคลียร์ต้องมีการตรวจสอบอย่างสม่ำเสมอสำหรับสัญญาณของรอยแตกอายุหรือการกัดกร่อนและชิ้นส่วนที่เสียหายจะต้องถูกแทนที่ในเวลาที่เหมาะสม
