UPVC/CPVC Cross

UPVC/CPVC Cross ใช้กันอย่างแพร่หลายในอุตสาหกรรมประปาเคมีและอุตสาหกรรมการก่อสร้าง ทำจาก UPVC ระดับพรีเมี่ยม (โพลีไวนิลคลอไรด์ที่ไม่เคยมีมาก่อน) และ CPVC (คลอรีนโพลีไวนิลคลอไรด์) วัสดุมันมีความต้านทานการกัดกร่อนความทนทานต่ออุณหภูมิสูงและความแข็งแรงทำให้อายุการใช้งานยาวนาน

การออกแบบผลิตภัณฑ์เน้นความสะดวกในการติดตั้งและบำรุงรักษามั่นใจว่าการปิดผนึกและความมั่นคงที่จุดเชื่อมต่อในขณะที่ลดความเสี่ยงของการรั่วไหล UPVC/CPVC Cross เหมาะสำหรับระบบท่อต่างๆโดยเฉพาะอย่างยิ่งสำหรับแอปพลิเคชันที่ต้องการการเบี่ยงเบนการไหลหรือการเปลี่ยนแปลงทิศทาง

ติดต่อเรา

PREV：IPVC/CPVC 45 ° Elbow
NEXT：UPVC/CPVC coupler

พารามิเตอร์ แอปพลิเคชัน มาตรฐานทางเทคนิค

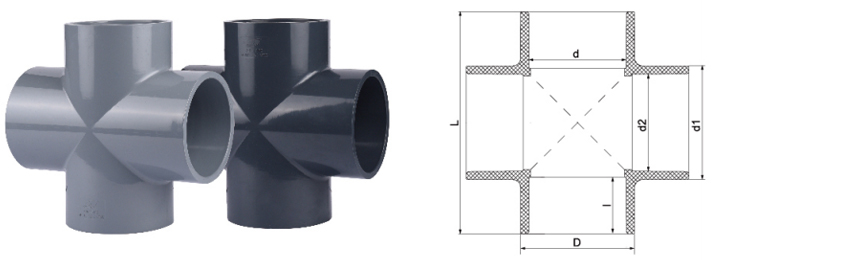

ขนาด/นาม		dN20	dN25	dN32	DN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2 ")	(3/4 ")	(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
ดิน	D1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	D2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	33	40.8	51	61.5	76	88	104	126	160	184	253	306.8	345
	l	56	68	81.2	98	118	146	172	200	238	298	342	470	580	652
	ฉัน	16	19	22	26	31	38	44	51	61	76	86	118	146.5	164
Ansi	D1	21.51	26.87	33.62	42.4	48.54	60.65	73.39	89.31	114.81	141.81	168.81	219.8	273.81	324.61
	D2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	184	246	306.8	345
	l	70	82	96	112	124	144	172	204	245	298	342	440	580	652
	ฉัน	22.2	25.5	28.6	32.8	35	39	46	50.5	60	70	86	104	146.5	164
jis	D1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	D2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	184	246	306.8	345
	l	70	82	96	112	124	144	172	204	245	298	342	440	580	652
	ฉัน	22.2	25.5	28.6	32.8	35	39	46	50.5	60	70	86	104	146.5	164

บริษัท

Zheyi Pipeline (Wuhan) Co. , Ltd.

Zheyi Group คือ China UPVC/CPVC Cross สำหรับอุตสาหกรรมอาหาร/ยานยนต์/อิเล็กทรอนิกส์ Suppliers และ Custom UPVC/CPVC Cross สำหรับอุตสาหกรรมอาหาร/ยานยนต์/อิเล็กทรอนิกส์ Factory- เราก่อตั้งขึ้นในปี 2550 มีความเชี่ยวชาญด้านการวิจัยและพัฒนาการผลิตการขายและการบริการของท่ออุตสาหกรรมของ CPVC และ UPVC ได้รับใบอนุญาตการผลิตของอุปกรณ์พิเศษ, เอกสารการอนุมัติใบอนุญาตด้านสุขาภิบาลของมณฑลเจ้อเจียง, IS09001 ระบบการจัดการคุณภาพใบรับรอง, IS014001 ใบรับรองระบบการจัดการสิ่งแวดล้อม, IS045001 ใบรับรองระบบอาชีวอนามัยและความปลอดภัยและใบรับรองอื่น ๆ นอกจากนี้ยังมีสิทธิในทรัพย์สินทางปัญญาอิสระมากกว่า 50 รายการและการจัดการตนเองและอำนาจการส่งออก เพื่อให้บริการผลิตภัณฑ์ที่หลากหลายและบริการที่ดีขึ้น บริษัท ได้แนะนำเทคโนโลยีขั้นสูงอุปกรณ์เครื่องมือและวัตถุดิบและระบบการจัดการที่เป็นเอกลักษณ์จากประเทศเยอรมนีและอเมริกา ในช่วงหลายปีที่ผ่านมาผลิตภัณฑ์ของเรามีการใช้กันอย่างแพร่หลายในอุตสาหกรรมเคมี, โลหะวิทยา, เซลล์แสงอาทิตย์, พลังงานนิวเคลียร์, ลิเธียม, เซมิคอนดักเตอร์อิเล็กทรอนิกส์, อาหาร, ยา, ยานยนต์, การบำบัดน้ำอุตสาหกรรมอุตสาหกรรมและอุตสาหกรรมอื่น ๆ ในกรดและของเหลวอัลคาไล ปัจจุบัน Zheyi Group ได้จัดตั้ง บริษัท ขายมากกว่า 30 แห่งทั่วประเทศ หมวดหมู่ของผลิตภัณฑ์จะถูกส่งออกไปยังยุโรปอเมริกาเอเชียตะวันออกเฉียงใต้และประเทศและภูมิภาคอื่น ๆ ผลิตภัณฑ์ของเราได้รับการต้อนรับจากลูกค้าในตลาดทั้งในและต่างประเทศ

ใบรับรองเกียรติยศ

ข่าว

ใบรับรอง
Dec 12,2024
อ่านเพิ่มเติม

ข้อเสนอแนะข้อความ

การควบคุมคุณภาพอย่างเข้มงวด

นำโดยหลักการของ "คุณภาพก่อน" กลุ่ม Zheyi ใช้ประโยชน์จากอุปกรณ์ขั้นสูงระดับสากลและวัตถุดิบระดับพรีเมี่ยมเพื่อควบคุมการผลิตอย่างเข้มงวดในทุกขั้นตอนของการผลิต เป้าหมายคือการส่งมอบผลิตภัณฑ์ไปป์ไลน์ที่ยอดเยี่ยมทั้งในด้านประสิทธิภาพและความสวยงาม

บริษัท ใช้อุปกรณ์การผลิตที่ทันสมัยและวัสดุระดับสูงรวมถึง Sekisui จากญี่ปุ่นและ Lubrizol จากสหรัฐอเมริกา ด้วยการผสมผสานอย่างไร้รอยต่อของเทคนิคการผลิตที่ซับซ้อนและการจัดการอย่างมืออาชีพแต่ละผลิตภัณฑ์ "Zheyi" ได้รับการควบคุมคุณภาพอย่างเข้มงวดตั้งแต่การผลิตและการตรวจสอบไปจนถึงการส่งมอบขั้นสุดท้าย
การทดสอบประสิทธิภาพที่แม่นยำ

ที่ Zheyi ผลิตภัณฑ์ทุกชิ้นไม่เพียง แต่มุ่งเน้นไปที่ความสวยงามที่ได้รับการกลั่น แต่ยังมีความมุ่งมั่นอย่างแน่วแน่ต่อคุณภาพภายในที่เหนือกว่า การทดสอบประสิทธิภาพอย่างเข้มงวดช่วยให้มั่นใจได้ถึงความมั่นคงและความทนทานของผลิตภัณฑ์แม้จะอยู่ภายใต้เงื่อนไขที่ท้าทาย:

●การทดสอบความหนาแน่น: วัดความหนาแน่นของวัสดุเพื่อให้แน่ใจว่ามีความสม่ำเสมอของโครงสร้างและความเสถียร
●การทดสอบอุณหภูมิที่อ่อนนุ่มของ Vicat: ประเมินการอ่อนตัวของวัสดุภายใต้สภาวะที่อุณหภูมิสูงเพื่อให้แน่ใจว่ามีความต้านทานต่อการเสียรูปในสภาพแวดล้อมที่หลากหลาย
●การทดสอบเตาอบ: จำลองความต้านทานความร้อนในระยะยาวตรวจสอบความสามารถของผลิตภัณฑ์ในการทนต่อการสัมผัสกับอุณหภูมิสูงเป็นเวลานาน
●การทดสอบแบบ hydrostatic: ประเมินความแข็งแรงของท่อภายใต้สภาวะแรงดันสูงเพื่อรับประกันความปลอดภัยและความน่าเชื่อถือ
●การทดสอบแรงกระแทกของค้อน Drop: การทดสอบความต้านทานต่อแรงกระแทกเพื่อให้แน่ใจว่ามีความทนทานของผลิตภัณฑ์ในระหว่างการขนส่งการติดตั้งและการใช้งานประจำวัน

UPVC/CPVC Cross Industry knowledge

การเชื่อมต่อที่สำคัญในระบบท่ออุตสาหกรรม: การติดตั้งและการปิดผนึกเทคโนโลยีของ ข้อต่อ UPVC/CPVC Cross

ในระบบท่ออุตสาหกรรม, UPVC (โพลีไวนิลคลอไรด์ที่ไม่เคยมีมาก่อน) และ CPVC (คลอรีนโพลีไวนิลคลอไรด์) ข้อต่อข้าม (ข้าม) เป็นส่วนประกอบการเชื่อมต่อที่สำคัญและใช้กันอย่างแพร่หลายในสื่อการกัดกร่อนสูงและสถานการณ์การขนส่งของเหลวที่ซับซ้อน อุตสาหกรรมที่แตกต่างกันมีข้อกำหนดเฉพาะสำหรับคุณสมบัติวัสดุเทคโนโลยีการปิดผนึกและข้อกำหนดการติดตั้ง ต่อไปนี้คือการวิเคราะห์แอปพลิเคชันและประเด็นทางเทคนิคสำหรับอุตสาหกรรมต่าง ๆ :

1. น้ำดื่มที่ปลอดภัย
การเลือกวัสดุ: UPVC ใช้กันอย่างแพร่หลายในท่อส่งน้ำดื่มเนื่องจากมีความเป็นพิษความต้านทานคลอรีนและต้นทุนต่ำ
เทคโนโลยีการปิดผนึก: ใช้กาวที่ใช้ตัวทำละลายหรือซีลยางเพื่อให้แน่ใจว่าไม่มีการรั่วไหลและสอดคล้องกับมาตรฐานความปลอดภัยของน้ำดื่ม NSF/ANSI 61
จุดติดตั้ง: หลีกเลี่ยงการกระชับมากเกินไปเพื่อป้องกันการแตกของ UPVC เปราะและใช้เฟรมสนับสนุนเพื่อลดผลกระทบการสั่นสะเทือน

2. โลหะวิทยา
ข้อกำหนดความต้านทานการกัดกร่อน: ข้อต่อ CPVC Cross เหมาะสำหรับกรด (เช่นกรดซัลฟูริก, กรดไฮโดรคลอริก) หรือระบบส่งสารหล่อเย็นอัลคาไลน์
ความสามารถในการปรับอุณหภูมิสูง: CPVC มีความต้านทานอุณหภูมิมากกว่า 90 ° C และสามารถใช้สำหรับการทำให้บริสุทธิ์ของก๊าซไอน้ำอุณหภูมิสูงหรือท่อน้ำเย็น
วิธีการปิดผนึก: ปะเก็นการเชื่อมต่อหน้าแปลน PTFE เพื่อป้องกันการรั่วไหลของสื่อการกัดกร่อนสูง

3. อุตสาหกรรมไฟฟ้าโซลาร์เซลล์
สถานการณ์การใช้งาน: น้ำที่มีความบริสุทธิ์สูงสารละลายการแกะสลักทางเคมี (เช่นกรดไฮโดรฟลูออริก) ส่งมอบท่อส่ง
ข้อกำหนดของวัสดุ: CPVC มีความต้านทานต่อกรด hydrofluoric ที่ดีกว่า UPVC แต่ต้องมีการตรวจสอบความต้านทานต่อริ้วรอย UV ระยะยาว (เมื่อติดตั้งกลางแจ้ง)
ข้อมูลจำเพาะการติดตั้ง: ใช้การเชื่อมต่อฟิวชั่นไฟฟ้าหรือการเชื่อมต่อก้นฟิวชั่นร้อนเพื่อให้แน่ใจว่าไม่มีการปนเปื้อนของอนุภาค (สำคัญสำหรับระบบทำความสะอาดเวเฟอร์)

4. โรงไฟฟ้านิวเคลียร์
มาตรฐานความปลอดภัย: ข้อต่อ UPVC/CPVC จะต้องเป็นไปตาม ASME NQA-1 ข้อกำหนดคุณภาพระดับนิวเคลียร์สำหรับการบำบัดน้ำเสียที่ออกฤทธิ์ต่ำ
การออกแบบป้องกันโรคทางจมูก: เพิ่มวงเล็บป้องกันทางสิวเพื่อหลีกเลี่ยงข้อต่อหลวมที่เกิดจากการกำจัดไปป์ไลน์
การปิดผนึกความซ้ำซ้อน: การปิดผนึกสองครั้ง (กาวโอริง) เพื่อป้องกันความเสี่ยงการรั่วไหล

5. เซมิคอนดักเตอร์อิเล็กทรอนิกส์
สื่อความบริสุทธิ์สูงเป็นพิเศษ: CPVC ใช้สำหรับน้ำพิเศษ (UPW) และสารเคมี (เช่น IPA, แอมโมเนีย) ระบบการกระจาย
ความเข้ากันได้ของห้องสะอาด: ผนังด้านในของข้อต่อจะต้องขัดเงา (ra≤0.8μm) เพื่อป้องกันไม่ให้อนุภาคปนเปื้อนของเหลวกระบวนการ
กระบวนการติดตั้ง: ใช้ ISO 14644 การติดตั้งที่สะอาดมาตรฐานและวัสดุปิดผนึกที่มีซิลิโคนเป็นสิ่งต้องห้าม

6. ยา
ข้อกำหนดการฆ่าเชื้อ: UPVC ใช้สำหรับท่อสำหรับการฉีด (WFI) ท่อและต้องปฏิบัติตามมาตรฐาน FDA 21 CFR และ GMP
การออกแบบที่ถอดออกได้: การเชื่อมต่อแคลมป์สุขาภิบาล (Tri-clamp) เพื่อการทำความสะอาดและการฆ่าเชื้อได้ง่าย (เช่นระบบ CIP/SIP)

7. การบำบัดน้ำอุตสาหกรรม
ความต้านทานทางเคมี: CPVC เหมาะสำหรับการปรับสภาพเมมเบรน RO (ความต้านทานต่อคลอรีน, ความต้านทานออกซิแดนท์) และ UPVC ใช้สำหรับการระบายน้ำแบ็คเอนด์
มาตรการป้องกันการรั่วไหล: ซ็อกเก็ตร่วมกันน้ำแคร่น้ำเพื่อรับมือกับผลกระทบการไหลสูง

8. น้ำเสียอุตสาหกรรม
น้ำเสียที่มีฤทธิ์กัดกร่อน: ข้อต่อ CPVC Cross สามารถทนต่อค่า pH 2-12 และเหมาะสำหรับท่อส่งน้ำและน้ำเสียทางเคมี
ความลาดชันของการติดตั้ง: ระบบการไหลของแรงโน้มถ่วงจะต้องตรวจสอบความชัน 0.5% -1% เพื่อป้องกันไม่ให้ตะกอนอุดตันข้อต่อข้าม
สรุปเทคโนโลยีการติดตั้งและปิดผนึกทั่วไป
การรักษาพื้นผิว: deburr หลังจากตัดและทำความสะอาดพื้นผิวพันธะด้วยอะซิโตน (สำหรับการเชื่อมต่อตัวทำละลาย UPVC/CPVC)
การชดเชยการขยายตัวทางความร้อน: ท่อ CPVC จะต้องติดตั้งข้อต่อการขยายตัวทุก 3-5 เมตรเพื่อหลีกเลี่ยงการแตกร้าวของข้อต่อที่เกิดจากการเปลี่ยนแปลงอุณหภูมิ
การทดสอบความดัน: หลังจากการติดตั้งให้ทดสอบความดันที่ 1.5 เท่าของแรงดันในการทำงานและรักษาความดันเป็นเวลา 30 นาทีโดยไม่รั่วไหล (ดู ASTM D1785).
