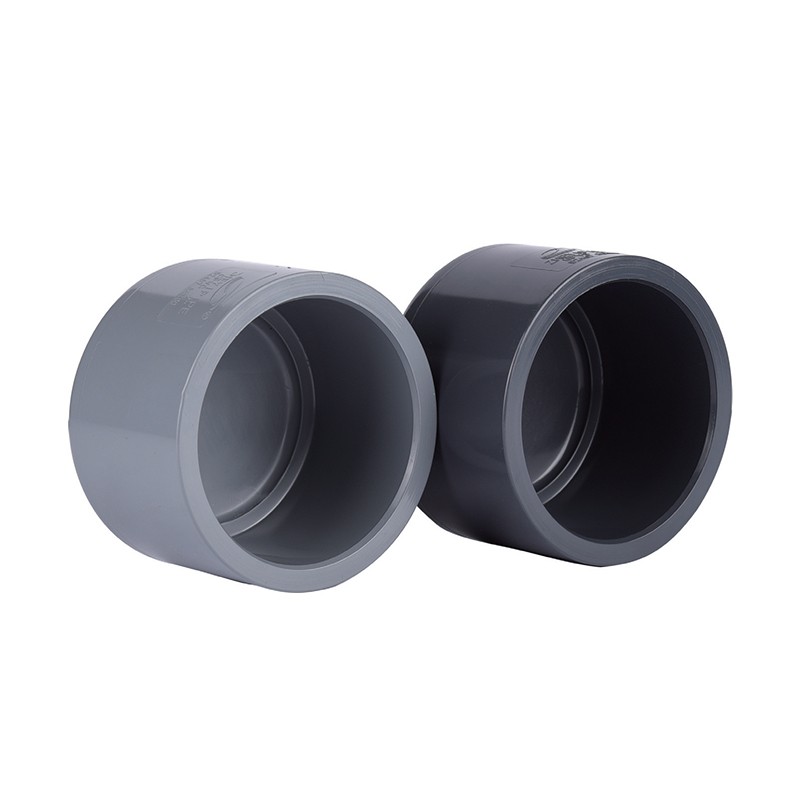

ฝา SCH8O/DIN UPVC/CPVC

ฝาครอบ UPVC มีน้ำหนักเบาแต่ทนทาน ออกแบบมาเพื่อปิดปลายของระบบท่อต่างๆ ป้องกันการรั่วไหลปานกลางได้อย่างมีประสิทธิภาพ และรับประกันความเสถียรของระบบ ด้วยการออกแบบที่แม่นยำ ฝาครอบ UPVC/CPVC จึงติดตั้งง่าย ช่วยประหยัดเวลาและต้นทุนระหว่างการก่อสร้าง

ใช้ได้กับท่ออุตสาหกรรม ระบบประปา และการชลประทานทางการเกษตร โดยมีหลายขนาดเพื่อตอบสนองความต้องการที่แตกต่างกันไปพร้อมๆ กับรับประกันประสิทธิภาพการซีล

ติดต่อเรา

ก่อนหน้า：อะแดปเตอร์ชาย SCH8O/DIN UPVC/CPVC
ต่อไป：SCH8O/DIN UPVC/CPVC Reducer Bushing

พารามิเตอร์ แอปพลิเคชัน มาตรฐานทางเทคนิค

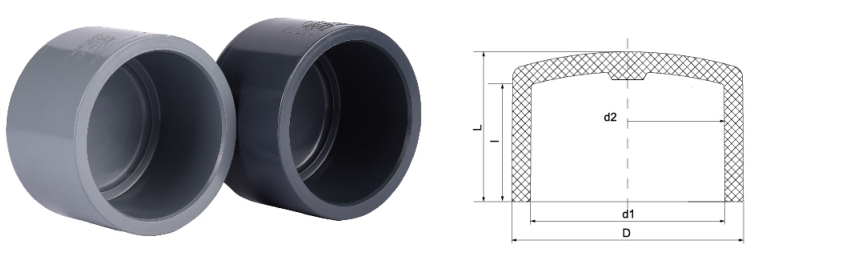

ขนาด/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(ดีN15)	(ดีN20)	(ดีN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
ดิน	ง1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	ง2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	33	40	51	61	75	88	105	127	162	186	255	313	350
	ล	24	31	35	42	43	51	57	65	80	96	111	147	180	198
	ฉัน	18	24	26	30	32	40	44	51	61	74	84	118	146	165
แอนซี่	ง1	21.51	26.87	33.62	42.4	48.45	60.65	73.39	89.31	114.81	141.81	168.81	219.8	273.87	324.61
	ง2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	ล	30	34.6	38	43	46.7	51.2	60	66.7	78	93	104	135	184.4	208
	ฉัน	22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153
JฉันS	ง1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	ง2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	ล	30	34.6	38	43	46.7	51.2	60	66.7	78	93	104	135	184.4	208
	ฉัน	22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153

SCH80 · DIN · ข้อต่อฟิตติ้ง

ฝา UPVC / CPVC

ปลายซ็อกเก็ต/ช่องเสียบ · การเชื่อมด้วยตัวทำละลาย · ตัวเลือกเกลียว

ฝาปิด SCH80/DIN ยูพีวีซี/ซีพีวีซี เป็นส่วนประกอบขั้วต่อที่สำคัญซึ่งออกแบบมาเพื่อให้มีซีลที่ปลอดภัยและป้องกันการรั่วที่ส่วนท้ายของเครือข่ายท่อที่มีแรงดัน ผลิตตามมาตรฐานเมตริก ASTM SCH80 และ DIN ฝาครอบเหล่านี้ได้รับการออกแบบทางวิศวกรรมจากเรซินโพลีไวนิลคลอไรด์ (UPVC) ที่ไม่ทำให้เป็นพลาสติกหรือโพลีไวนิลคลอไรด์ (CPVC) ที่มีคลอรีน ขนาดผนังที่หนากว่าของโปรไฟล์ SCH80 ช่วยให้มีพิกัดแรงดันที่สูงกว่าเมื่อเปรียบเทียบกับข้อต่อมาตรฐาน ส่วนประกอบเหล่านี้ถูกนำมาใช้โดยเฉพาะในสภาพแวดล้อมที่เกี่ยวข้องกับตัวกลางทางเคมีที่มีฤทธิ์รุนแรง น้ำบริสุทธิ์พิเศษ และการขนส่งของไหลที่อุณหภูมิสูง องค์ประกอบของวัสดุช่วยให้มั่นใจได้ถึงความต้านทานต่อตะกรันและการกัดกร่อนทางเคมีไฟฟ้า โดยรักษาความสมบูรณ์ของโครงสร้างในระบบการจัดการของเหลวทางอุตสาหกรรมที่ซับซ้อน

ความเฉื่อยทางเคมี

ทั้ง UPVC และ CPVC มีความต้านทานสูงต่อกรด เบส เกลือ และสารออกซิแดนท์ในวงกว้าง ป้องกันการเสื่อมสภาพของวัสดุในกระบวนการทางเคมีที่มีฤทธิ์กัดกร่อน

ความทนทานต่อแรงดันสูง

ความหนาของผนัง SCH80 ให้ขอบเขตแรงดันที่แข็งแกร่ง ช่วยให้ฝาปิดทนทานต่อไฟกระชากของระบบและแรงดันในการทำงานที่สม่ำเสมอในการบำบัดน้ำอุตสาหกรรม

เสถียรภาพทางความร้อน

ตัวเลือก CPVC ขยายช่วงการทำงานจนถึงอุณหภูมิสูงถึง 93°C (200°F) ทำให้เหมาะสำหรับการจัดการของเหลวที่มีฤทธิ์กัดกร่อนร้อนและการแปรรูปยา

เจาะภายในเรียบ

ค่าสัมประสิทธิ์การเสียดสีต่ำของพื้นผิวภายในช่วยลดแรงดันตกคร่อม และป้องกันการสะสมของการเจริญเติบโตทางชีวภาพหรือการสะสมของแร่ธาตุ

การเปรียบเทียบวัสดุ · UPVC กับ CPVC

คุณสมบัติ

หมวก UPVC

ฝาซีพีวีซี

การปฏิบัติตามมาตรฐาน

มาตรฐาน ASTM D2467 (SCH80) / ดิน 8063

มาตรฐาน ASTM F439 (SCH80) / DIN EN ISO 15493

อุณหภูมิสูงสุด

60°C (140°F)

93°C (200°F)

ประเภทการเชื่อมต่อ

ลูกบ๊อกซ์ (โซลเว้นท์ซีเมนต์) / เกลียว

ความต้านทานการกัดกร่อน

สูง (กรด/เบส)

สูงมาก (กรด/เบส/อุณหภูมิสูง)

สีทั่วไป

สีเทาเข้ม

สีเทาอ่อน / สีงาช้าง

สาขาการใช้งานทางอุตสาหกรรม

⌂

อิเล็กทรอนิกส์และเซมิคอนดักเตอร์

การยุติน้ำบริสุทธิ์พิเศษ (UPW) และวงจรน้ำเกรดอิเล็กทรอนิกส์ที่ต้องหลีกเลี่ยงการชะล้าง

⌂

พลังงานและไฟฟ้าโซลาร์เซลล์

ใช้ในสายการผลิตเซลล์แสงอาทิตย์เพื่อการขนส่งของเหลวกัดกร่อนที่เป็นกรดและน้ำเสียทางอุตสาหกรรม

⌂

เคมีและโลหะผสม

การปิดผนึกท่อป้อนสารเคมี ถังดอง และท่อแปรรูปโลหะวิทยาอย่างแน่นหนา

⌂

อาหารและยา

การจัดส่งน้ำดื่มและของเหลวในกระบวนการผลิตที่สอดคล้องกับข้อกำหนดด้านสุขอนามัยและความเฉื่อยที่เข้มงวด

⌂

การบำบัดน้ำอุตสาหกรรม

ใช้ในการผลิตแบตเตอรี่ลิเธียมและระบบบำบัดน้ำเสียอุตสาหกรรมยานยนต์

⛭

แนวทางการติดตั้งและการจัดเก็บ

การเชื่อมด้วยตัวทำละลาย: ตรวจสอบให้แน่ใจว่าใช้ไพรเมอร์และซีเมนต์ตัวทำละลายที่ถูกต้องซึ่งกำหนดสูตรเฉพาะสำหรับ UPVC หรือ CPVC ปล่อยให้เวลาในการรักษาเพียงพอตามตารางการรับแรงกดของผู้ผลิตก่อนทำการทดสอบระบบ
สภาพการเก็บรักษา: เก็บฝาไว้ในสภาพแวดล้อมที่เย็นห่างจากการสัมผัสรังสีอัลตราไวโอเลต (UV) โดยตรง การสัมผัสกับแสงแดดเป็นเวลานานอาจทำให้วัสดุเปราะเมื่อเวลาผ่านไป
การเชื่อมต่อแบบเกลียว: สำหรับรุ่นเกลียว ให้ใช้เทป PTFE หรือน้ำยาซีลเกลียวที่ใช้ร่วมกันได้ อย่าใช้แรงบิดมากเกินไป เนื่องจากเกลียวพลาสติกสามารถทนต่อการแตกร้าวของแรงเค้นได้หากใช้แรงมากเกินไป
การจัดการ: ตรวจสอบรอยแตกร้าวหรือความเสียหายจากแรงกระแทกทางกายภาพก่อนการติดตั้ง โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมที่มีสภาพอากาศหนาวเย็น ซึ่งความต้านทานแรงกระแทกของเทอร์โมพลาสติกลดลง

◉

ขีดจำกัดการดำเนินงานที่สำคัญ

อย่าใช้ฝาปิด UPVC กับของเหลวที่มีอุณหภูมิเกิน 60°C หรือมีสารออกซิไดซ์ที่มีความเข้มข้น เช่น กรดไนตริก เกินกว่า 15%
ฝาครอบ CPVC ไม่ได้รับการจัดอันดับสำหรับบริการไอน้ำหรือการสัมผัสตัวทำละลายคลอรีนอย่างต่อเนื่องที่อุณหภูมิสูง
หลีกเลี่ยงการกระแทกหรือเพิ่มแรงดันอย่างกะทันหันเกิน 1.5 เท่าของแรงดันใช้งานที่กำหนด
ห้ามใช้ประแจจับท่อโลหะกับตัวหมวกโดยตรง — ใช้ประแจสายรัดเพื่อป้องกันการเซาะร่องพื้นผิวและตัวยกความเค้น
อย่าใช้ซีเมนต์ตัวทำละลายกับการเชื่อมต่อแบบเกลียว น้ำยาซีลเกลียวจำเป็นสำหรับการติดตั้งฝาเกลียว

ฝาครอบเหล่านี้ถูกนำไปใช้อย่างกว้างขวางในอุตสาหกรรมเคมี โลหะ เซลล์แสงอาทิตย์ นิวเคลียร์ ลิเธียม เซมิคอนดักเตอร์อิเล็กทรอนิกส์ อาหาร ยา ยานยนต์ และอุตสาหกรรมบำบัดน้ำสำหรับของเหลวที่เป็นกรด-ด่าง น้ำบริสุทธิ์พิเศษ น้ำดื่ม น้ำเกรดอิเล็กทรอนิกส์ และท่อส่งน้ำเสียทางอุตสาหกรรม
