SCH8O/DIN UPVC/CPVC ลดที

UPVC/CPVC Reduction Tee ใช้ในอุตสาหกรรมบําบัดน้ํา เคมี และการก่อสร้าง ผลิตจากวัสดุ UPVC หรือ CPVC คุณภาพสูง มีความทนทานต่อการกัดกร่อนและประสิทธิภาพที่อุณหภูมิสูง

Reducing Tee ได้รับการออกแบบมาเพื่อเชื่อมต่อท่อที่มีเส้นผ่านศูนย์กลางต่างกัน ช่วยให้การเปลี่ยนระบบท่อเป็นไปอย่างราบรื่น ลดความต้านทานการไหล และปรับปรุงประสิทธิภาพโดยรวม ติดตั้งง่ายมีการปิดผนึกเพื่อป้องกันการรั่วไหลและมีน้ําหนักเบาเพื่อการขนส่งและติดตั้งที่สะดวก The Reducing Tee เป็นไปตามมาตรฐานสากลเพื่อให้มั่นใจในคุณภาพที่เชื่อถือได้

ติดต่อเรา

ก่อนหน้า：หน้าแปลนลูปเปอร์ SCH8O/DIN UPVC/CPVC
ต่อไป：SCH8O/DIN UPVC/CPVC 45°ข้อศอก

พารามิเตอร์ แอปพลิเคชัน มาตรฐานทางเทคนิค

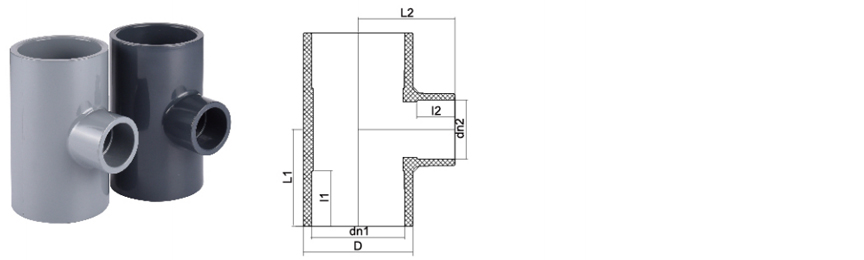

dn1×dn2	ดีเอ็น	ด	L1	L2	I1	I2
25×20	20×15	32.2	31	31	18.75	16
32×20	25×15	41.2	36	35.4	23.5	17
32×25	25×20	40.6	36	36	22	18.5
40×20	32×15	50	43	40	27	17
40×25	32×20	50	45	42	27	18
50×25	40×20	60.6	51.5	47	32	19
50×32	40×25	61	51	50.4	31	22
63×25	50×20	75	62.5	62.5	38	19
63×32	50×25	75	62.5	62.5	38	22
63×40	50×32	75	62.5	62.5	38	26
63×50	50×40	75	66	66	38	31
75×32	65×25	91	73.5	63.5	44	22
75×40	65×32	91	73.5	67	44	27
75×50	65×40	91	73.5	73	44	31
75×63	65×50	88	79	79	44	38
90×25	80×20	106	77	70	51	19
90×32	80×25	104	77	74	51	22
90×40	80×32	106	77	77	51	27
90×50	80×40	104	92	83	51	31
90×63	80×50	104	87	92.4	51	44
90×75	80×65	104	92	95	57	44
110×32	100×25	126	105	80	61	22
110×63	100×50	126.8	106	99	61	38
110×75	100×65	126	105	104	61	44
140×63	125×50	165	130.5	115	76	38.5
140×90	125×80	165	130.5	128.5	76	52
160×63	150×50	185	128	125	86	38
160×75	150×65	185	128	132	86	44
160×90	150×80	185	149	139.5	86	51
160×110	150×100	185	149	149	86	61
225×63	200×50	254	172	160	119	38
225×75	200×65	254	172	165	119	44
225×90	200×80	254	172	170	119	51
225×110	200×100	254	182	180	119	61
225×140	200×125	254	205	195	119	76
225×160	200×150	254	205	205	119	86
280×110	250×100	314.5	268	208	146	61
280×140	250×125	314.5	268	223	146	61
280×160	250×150	314.5	268	235	146	61
280×225	250×200	314.5	268	267	146	61
315×160	300×150	345	250	249	165	86
315×225	300×200	344	295	279	168	120
400×315	400×300	433	376	343	207	165
500×315	500×300	536	390	417	230	164

SCH80/DIN ยูพีวีซี/ซีพีวีซี ลดที - โซลูชันการติดตั้งท่อที่ได้มาตรฐาน

หน้าผลิตภัณฑ์นี้ให้ข้อกําหนดทางเทคนิคและรายละเอียดการใช้งานสําหรับทีลด UPVC/CPVC มาตรฐาน SCH80 และ DIN ของเรา อุปกรณ์เหล่านี้ได้รับการออกแบบทางวิศวกรรมเพื่อการเปลี่ยนทิศทางการไหลที่แม่นยําและการลดเส้นผ่านศูนย์กลางในระบบท่ออุตสาหกรรม เพื่อให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้ในการใช้งานการถ่ายโอนของเหลวต่างๆ

คุณสมบัติผลิตภัณฑ์

การปฏิบัติตามมาตรฐานคู่: ผลิตตามมาตรฐาน ASTM D1784 (SCH80) และ DIN 8063 รับประกันความแม่นยําของมิติและความเข้ากันได้กับเครือข่ายท่ออุตสาหกรรมที่หลากหลาย
ความต้านทานการกัดกร่อน: ผลิตจากโพลีไวนิลคลอไรด์ที่ไม่พลาสติก (UPVC) และโพลีไวนิลคลอไรด์คลอรีน (CPVC) ให้ความต้านทานต่อกรด ด่าง เกลือ และสารเคมีที่มีฤทธิ์กัดกร่อนอื่นๆ คุณสมบัตินี้ช่วยยืดอายุการใช้งานในการแปรรูปทางเคมี การบําบัดน้ํา และการใช้งานในห้องปฏิบัติการ
ความสมบูรณ์ของโครงสร้าง: ออกแบบมาด้วยความหนาของผนังที่แข็งแกร่งเพื่อทนต่อการเปลี่ยนแปลงของความดันและอุณหภูมิสูง รักษาเสถียรภาพของข้อต่อภายใต้ความเครียดจากการทํางาน เหมาะสําหรับการใช้งานทั้งแบบใช้แรงดันและไม่ใช้แรงดัน รวมถึงระบบน้ําดื่ม สารเคมีอุตสาหกรรม และน้ําเสีย
การเชื่อมต่อแบบไม่มีรอยต่อ: ออกแบบมาเพื่อซีเมนต์ตัวทําละลายที่ปลอดภัยและปราศจากการรั่วซึมหรือการเชื่อมต่อแบบเกลียวช่วยอํานวยความสะดวกในการติดตั้งและการบํารุงรักษาระบบอย่างมีประสิทธิภาพ การเจาะภายในที่แม่นยําช่วยให้การไหลของของไหลราบรื่น ลดการสูญเสียแรงดันและความปั่นป่วน

ข้อมูลจําเพาะทางเทคนิค

พารามิเตอร์	SCH80 ยูพีวีซี/ซีพีวีซี	DIN UPVC/CPVC
วัสดุ	UPVC (ประเภท I เกรด I), CPVC (เซลล์คลาส 23447)	ยูพีวีซี, ซีพีวีซี
มาตรฐาน	ASTM D1784, ASTM D2467	ดิน 8063 ดิน 8080
แรงดันใช้งาน	สูงถึง 150 PSI ที่ 73.4°F (23°C)	PN 10 / PN 16
ช่วงอุณหภูมิ	ยูพีวีซี: 0°C ถึง 60°C; ซีพีวีซี: -10°C ถึง 95°C	ยูพีวีซี: 0°C ถึง 60°C; ซีพีวีซี: -10°C ถึง 95°C

พื้นที่แอปพลิเคชัน

ทีรีดิวซ์ SCH80/DIN UPVC/CPVC เป็นส่วนประกอบสําคัญในระบบที่ต้องการการจัดการการไหลที่ทนทานและเชื่อถือได้ การประยุกต์ใช้ครอบคลุมอุตสาหกรรมที่หลากหลายรวมถึง:

การแปรรูปและการเก็บรักษาสารเคมี
โรงบําบัดและจ่ายน้ํา
ระบบการจัดการน้ําเสีย
สายการถ่ายโอนของเหลวในห้องปฏิบัติการ
การแปรรูปอาหารและเครื่องดื่ม

การสอบถามการจัดซื้อจัดจ้างทั่วไป

1 อะไรคือความแตกต่างที่สําคัญระหว่างทีลดมาตรฐาน SCH80 และ DIN และฉันจะเลือกทีที่เหมาะสมสําหรับโครงการของฉันได้อย่างไร?

ความแตกต่างหลักอยู่ที่มาตรฐานมิติและการจัดอันดับความดัน SCH80 เป็นมาตรฐานอเมริกันที่อิงตามขนาดท่อ ในขณะที่ DIN เป็นมาตรฐานเมตริกของยุโรปที่อิงตามแรงดันระบุ (PN) อุปกรณ์ติดตั้ง SCH80 มักใช้ในอเมริกาเหนือสําหรับการใช้งานแรงดันสูง ในขณะที่ DIN แพร่หลายในยุโรปและเอเชีย ตัวเลือกที่ถูกต้องขึ้นอยู่กับโครงสร้างพื้นฐานท่อที่มีอยู่และข้อกําหนดของโครงการ สําหรับข้อมูลขนาดและความเข้ากันได้โดยละเอียด โปรดปรึกษาข้อกําหนดทางเทคนิคหรือติดต่อทีมวิศวกรของเราเพื่อให้แน่ใจว่าการบูรณาการราบรื่น

2 ระดับอุณหภูมิและความดันของแท่นทีรีดิวซ์ UPVC เปรียบเทียบกับแท่นทีรีดิวซ์ CPVC ในสภาพแวดล้อมการประมวลผลทางเคมีอย่างไร?

อุปกรณ์ UPVC และ CPVC มีความทนทานต่อสารเคมีสูง แต่มีขีดจํากัดอุณหภูมิในการทํางานที่แตกต่างกัน UPVC เหมาะสําหรับการใช้งานที่มีอุณหภูมิสูงสุดประมาณ 60°C (140°F) ในขณะที่ CPVC สามารถรองรับอุณหภูมิที่สูงขึ้นได้ถึง 95°C (203°F) และเหมาะสําหรับของเหลวที่มีฤทธิ์กัดกร่อนร้อน หากการใช้งานของคุณเกี่ยวข้องกับของเหลวร้อนหรือไอน้ํา ทีรีดิวซ์ CPVC เป็นตัวเลือกที่เหมาะสมและเชื่อถือได้มากกว่า การเลือกวัสดุที่ถูกต้องเป็นสิ่งสําคัญสําหรับความสมบูรณ์ของระบบและอายุการใช้งานที่ยาวนาน เอกสารข้อมูลผลิตภัณฑ์ของเรามีเส้นโค้งการลดระดับความดันเฉพาะสําหรับอุณหภูมิต่างๆ ซึ่งควรได้รับการตรวจสอบสําหรับสภาวะการทํางานเฉพาะของคุณ

บริษัท

Zheyi Pipeline (Wuhan) Co. , Ltd.

ZHEYI Group ใช่ จีน SCH8O/DIN UPVC/CPVC ลดที สำหรับอุตสาหกรรมอาหาร/ยานยนต์/อิเล็กทรอนิกส์ ผู้จัดหา และ สั่งทำเอง SCH8O/DIN UPVC/CPVC ลดที สำหรับอุตสาหกรรมอาหาร/ยานยนต์/อิเล็กทรอนิกส์ โรงงาน. บริษัทของเราก่อตั้งขึ้นในปี 2550 โดยมุ่งเน้นที่การวิจัยและพัฒนา การผลิต การขายและการบริการท่ออุตสาหกรรม CPVC และ UPVC บริษัทได้รับการรับรองมากมาย รวมถึงใบอนุญาตการผลิตอุปกรณ์พิเศษ ใบอนุญาตสุขอนามัยผลิตภัณฑ์ที่เกี่ยวข้องกับน้ำของมณฑลเจ้อเจียง ใบรับรองระบบการจัดการคุณภาพ IS09001 ใบรับรองระบบการจัดการสิ่งแวดล้อม IS014001 และใบรับรองระบบการจัดการอาชีวอนามัยและความปลอดภัย IS045001 บริษัทมีสิทธิในทรัพย์สินทางปัญญาอิสระมากกว่า 50 รายการ และสิทธิในการนำเข้าและส่งออกที่ดำเนินการเอง เพื่อจัดหาผลิตภัณฑ์ที่หลากหลายและบริการที่ดีกว่า บริษัทได้นำเทคโนโลยีขั้นสูง อุปกรณ์เครื่องมือ และวัตถุดิบและระบบการจัดการที่ไม่ซ้ำใครจากเยอรมนีและสหรัฐอเมริกามาใช้ ในช่วงหลายปีที่ผ่านมา ผลิตภัณฑ์ของเราถูกนำมาใช้กันอย่างแพร่หลายในการขนส่งทางท่อของของเหลวที่เป็นกรดและด่าง น้ำบริสุทธิ์พิเศษ น้ำดื่ม น้ำบริสุทธิ์ระดับอิเล็กทรอนิกส์ และน้ำเสียอุตสาหกรรมในอุตสาหกรรมเคมี โลหะวิทยา โฟโตวอลตาอิก พลังงานนิวเคลียร์ แบตเตอรี่ลิเธียม เซมิคอนดักเตอร์อิเล็กทรอนิกส์ อาหาร ยา ยานยนต์ การบำบัดน้ำในอุตสาหกรรม และอุตสาหกรรมอื่นๆ ในปัจจุบัน กลุ่ม ZHEYI ได้ก่อตั้งบริษัทขายมากกว่า 30 แห่งทั่วประเทศ และผลิตภัณฑ์ทุกประเภทถูกส่งออกไปยังยุโรป อเมริกา เอเชียตะวันออกเฉียงใต้ และประเทศและภูมิภาคอื่น ๆ และได้รับความนิยมอย่างมากจากลูกค้าในและต่างประเทศ

ใบรับรองเกียรติยศ

ข่าว

การทำความเข้าใจวาล์วเคมีและลิเธียม UPVC/CPVC (DIN/ANSI): ค...
Sep 11,2025
รู้เบื้องต้นเกี่ยวกับวาล์ว UPVC และ CPVC คืออะไร วาล์ว UPVC และ CPVC - UPVC (โพลีไวนิลคลอไรด์) และ CPVC (คลอรีนโพลีไวนิลคลอไรด์) มีความทนทาน, เทอร์โมพลาสติกที่ทนต่อการกัดกร่อนที่ใช้กันทั่วไปในการผลิตวาล์ว...
เรียนรู้เพิ่มเติม
อุปกรณ์เสริมท่อ UPVC/CPVC: คู่มือที่ดีที่สุดในการติดตั้งกา...
Sep 04,2025
บทนำ- คู่มือที่ครอบคลุมถึง อุปกรณ์ท่อ UPVC/CPVC ในการก่อสร้างที่ทันสมัยการปรับปรุงบ้านและสาขาอุตสาหกรรมระบบท่อเป็นเส้นชีวิตที่ขาดไม่ได้ และ UPVC (โพลีไวนิลคลอไรด์ที่ไม่ได้ใช้งาน) และ CPVC (คลอรี...
เรียนรู้เพิ่มเติม
การเลือกวาล์ว UPVC หรือ CPVC ที่ถูกต้องสำหรับการจัดการสารเ...
Aug 25,2025
การเลือกวาล์วที่ถูกต้องเป็นการตัดสินใจที่สำคัญในการประมวลผลทางเคมีหรือโรงงานผลิตแบตเตอรี่ลิเธียมไอออน ทางเลือกที่ไม่ถูกต้องสามารถนำไปสู่การรั่วไหลการหยุดทำงานที่แพงและอันตรายด้านความปลอดภัย เมื่อต้องรับมือกับสื่อการกั...
เรียนรู้เพิ่มเติม

ฝากข้อความ

การควบคุมคุณภาพอย่างเข้มงวด

กลุ่ม ZHEYI ยึดมั่นในหลักการ "คุณภาพต้องมาก่อน" โดยนำอุปกรณ์ที่ทันสมัยระดับสากลและวัตถุดิบคุณภาพสูงมาใช้ ควบคุมทุกขั้นตอนการผลิตอย่างเคร่งครัด และมุ่งมั่นที่จะจัดหาผลิตภัณฑ์ท่อที่มีประสิทธิภาพเป็นเลิศและรูปลักษณ์ที่สวยงาม

บริษัทใช้อุปกรณ์การผลิตที่ทันสมัยที่สุดและวัสดุคุณภาพสูง รวมถึง Sekisui ของญี่ปุ่นและ Lubrizol ของสหรัฐอเมริกา "ZHEYI" ผสมผสานเทคโนโลยีการผลิตที่ประณีตเข้ากับการจัดการระดับมืออาชีพได้อย่างลงตัว และผลิตภัณฑ์แต่ละชิ้นผ่านการควบคุมคุณภาพที่เข้มงวด ตั้งแต่การผลิต การตรวจสอบ ไปจนถึงการจัดส่งขั้นสุดท้าย ช่วยให้มั่นใจได้ว่ารูปลักษณ์และฟังก์ชันการใช้งานจะผสมผสานกันอย่างลงตัว
การทดสอบประสิทธิภาพความแม่นยำ

ที่ ZHEYI ผลิตภัณฑ์ทุกชิ้นได้รับการประดิษฐ์ขึ้นอย่างพิถีพิถัน ไม่เพียงแต่เน้นที่การออกแบบที่สวยงามเท่านั้น แต่ยังมุ่งมั่นในคุณภาพที่เป็นเลิศอีกด้วย การทดสอบประสิทธิภาพที่เข้มงวดช่วยให้มั่นใจได้ว่าผลิตภัณฑ์จะคงความเสถียรและความทนทานได้แม้จะอยู่ภายใต้สภาวะที่รุนแรง:

● การทดสอบความหนาแน่น: วัดความหนาแน่นของวัสดุเพื่อให้แน่ใจว่าโครงสร้างมีความสม่ำเสมอและมีเสถียรภาพ
● การทดสอบอุณหภูมิการอ่อนตัวของ Vicat: ประเมินระดับการอ่อนตัวของวัสดุภายใต้สภาวะอุณหภูมิสูง เพื่อให้แน่ใจว่าผลิตภัณฑ์มีความสามารถที่จะต้านทานการเสียรูปได้ในสภาพแวดล้อมต่างๆ
● การทดสอบเตาอบ: จำลองความทนทานความร้อนในระยะยาวและตรวจสอบความสามารถของผลิตภัณฑ์ในการทนต่ออุณหภูมิสูงได้เป็นเวลานาน
● การทดสอบไฮโดรสแตติก: ประเมินความแข็งแรงของท่อภายใต้สภาวะแรงดันสูงเพื่อให้แน่ใจถึงความปลอดภัยและความน่าเชื่อถือของผลิตภัณฑ์
● การทดสอบแรงกระแทกด้วยค้อนหล่น: ทดสอบความต้านทานแรงกระแทกของผลิตภัณฑ์ระหว่างการขนส่ง การติดตั้ง และการใช้งานในชีวิตประจำวัน

SCH8O/DIN UPVC/CPVC ลดที ความรู้ด้านอุตสาหกรรม

การเลือกของ UPVC/CPVC ลดที ในระบบท่ออุตสาหกรรม: มาตรฐานขนาดการให้คะแนนความดันและความเข้ากันได้ทางเคมี

ในระบบท่ออุตสาหกรรม การเลือกทีรีดิวซ์ UPVC/CPVC (Reducing Tees) จําเป็นต้องพิจารณามาตรฐานขนาด ระดับแรงดัน และความเข้ากันได้ทางเคมีอย่างครอบคลุม เพื่อให้มั่นใจในความปลอดภัยของระบบและความเสถียรในระยะยาว ต่อไปนี้เป็นจุดเลือกที่สําคัญสําหรับการใช้งานในอุตสาหกรรมที่แตกต่างกัน:

1 มาตรฐานขนาดและการให้คะแนนความดัน
UPVC (โพลีไวนิลคลอไรด์ที่ไม่เป็นพลาสติก) เหมาะสําหรับสถานการณ์อุณหภูมิปกติและความดันต่ํา (เช่น ≤60°C) และมักใช้ในน้ําดื่ม การบําบัดน้ําอุตสาหกรรม และระบบอื่นๆ ขนาดต้องเป็นไปตามมาตรฐาน ISO 1452 หรือ ASTM D1785

CPVC (คลอรีนโพลีไวนิลคลอไรด์) มีความต้านทานต่ออุณหภูมิสูงกว่า (สูงถึง 90°C) และเหมาะสําหรับของเหลวที่มีอุณหภูมิสูง เช่น ท่อน้ําหล่อเย็นในอุตสาหกรรมไฟฟ้าโซลาร์เซลล์ หรือกระบวนการดองในโลหะวิทยา ต้องเป็นไปตามมาตรฐาน ASTM F441 และพิกัดความดันต้องตรงกับการออกแบบระบบ (เช่น SCH 80/40)

2 ความเข้ากันได้ทางเคมี
อุตสาหกรรมที่แตกต่างกันมีข้อกําหนดที่เข้มงวดเกี่ยวกับการกัดกร่อนของวัสดุ:

อุตสาหกรรมเซมิคอนดักเตอร์อิเล็กทรอนิกส์และยาต้องการท่อที่มีความบริสุทธิ์สูง CPVC มีความทนทานต่อสารเคมีที่ดีเยี่ยมและสามารถต้านทานน้ําบริสุทธิ์พิเศษและตัวกลางที่เป็นกรด/ด่างอ่อนได้
ในระบบเสริมของโรงไฟฟ้านิวเคลียร์ UPVC/CPVC จะต้องผ่านการทดสอบความต้านทานรังสีเพื่อหลีกเลี่ยงการรั่วไหลเนื่องจากการย่อยสลายทางเคมี
เมื่อน้ําเสียจากอุตสาหกรรมมีสารที่มีฤทธิ์กัดกร่อน (เช่น คลอรีนและซัลไฟด์) CPVC จะมีความต้านทานการกัดกร่อนได้ดีกว่า UPVC แต่จําเป็นต้องตรวจสอบประสิทธิภาพการต่อต้านริ้วรอยหลังจากการสัมผัสในระยะยาว

3 ข้อเสนอแนะการปรับตัวประยุกต์ใช้ในอุตสาหกรรม
น้ําดื่มที่ปลอดภัย: UPVC ที่ได้รับการรับรองจาก NSF เป็นที่ต้องการเพื่อให้แน่ใจว่าไม่เป็นพิษ
สถานการณ์ที่มีอุณหภูมิสูง/การกัดกร่อน (เช่น โลหะวิทยา เซลล์แสงอาทิตย์): CPVC มีความน่าเชื่อถือมากกว่า และต้องให้ความสนใจเป็นพิเศษกับวัสดุปิดผนึกส่วนต่อประสาน (เช่น ปะเก็น EPDM)
อุตสาหกรรมที่มีความแม่นยํา (เซมิคอนดักเตอร์, ยา): เลือก CPVC ที่มีผนังด้านในเรียบเพื่อลดความเสี่ยงของของเหลวตกค้าง
