SCH8O/DIN UPVC/CPVC Ⅰ สหภาพ

ข้อต่อ UPVC/CPVCⅠ มีการออกแบบที่เป็นเอกลักษณ์ ช่วยให้สามารถติดตั้งได้รวดเร็วและง่ายดายโดยไม่ต้องใช้เครื่องมือหรือความเชี่ยวชาญที่ซับซ้อน โครงสร้างการปิดผนึกที่โดดเด่นทำให้มั่นใจได้ว่าไม่มีการรั่วไหลระหว่างการส่งของเหลว ซึ่งช่วยเพิ่มความปลอดภัยและเสถียรภาพของระบบ

ด้วยโครงสร้างน้ำหนักเบาและค่าบำรุงรักษาต่ำ จึงเป็นตัวเลือกสำหรับระบบท่ออุตสาหกรรม การก่อสร้าง และที่อยู่อาศัย เรามุ่งมั่นที่จะจัดหาสหภาพแรงงาน UPVC/CPVCⅠ คุณภาพสูงเพื่อตอบสนองความต้องการที่หลากหลายของลูกค้า

ติดต่อเรา

ก่อนหน้า：SCH8O/DIN UPVC/CPVC Ⅱ สหภาพ
ต่อไป：อะแดปเตอร์ตัวเมีย SCH8O / DIN UPVC / CPVC

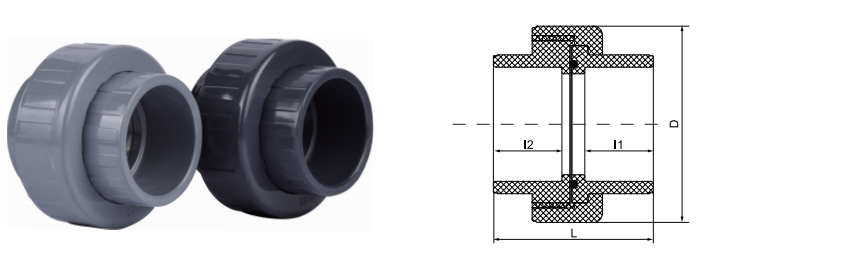

พารามิเตอร์ แอปพลิเคชัน มาตรฐานทางเทคนิค

ดีเอ็น	ดีเอ็น	D	ล	I1	I2
20	15	44.6	52	20	20
25	20	52.2	58	22	22
32	25	63.8	59	22	22
40	32	74	64	26	26
50	40	88	75	32	33
63	50	108	88	38	37
75	65	127	105	44	43
90	80	144	121	51	51
110	100	168	146	61	61

SCH80 · DIN · สามชิ้น

ยูพีวีซี/ซีพีวีซี ฉันยูเนี่ยน

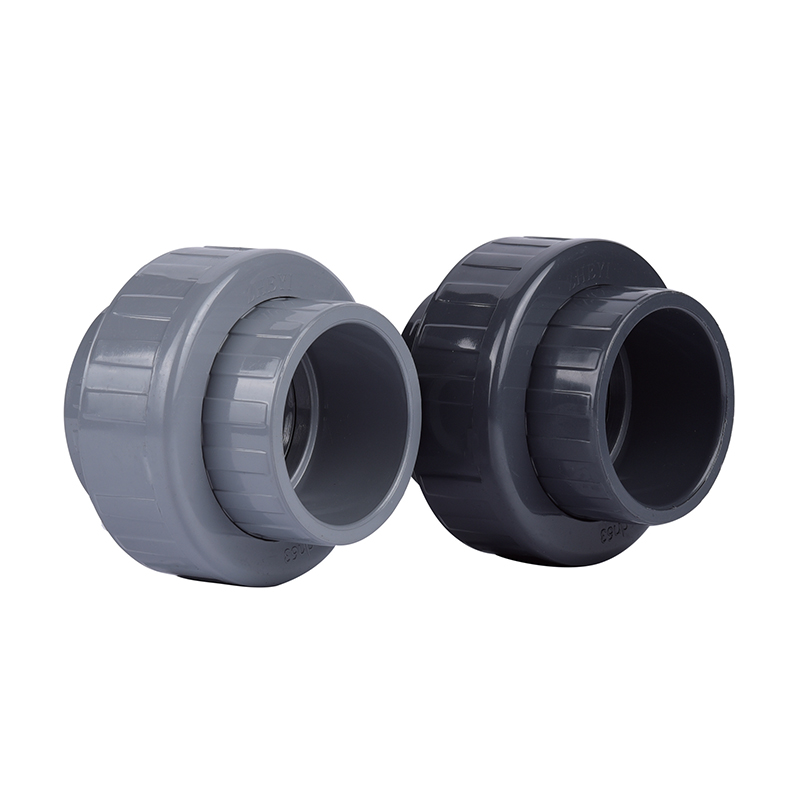

SCH80/DIN UPVC/CPVC I Union เป็นข้อต่อท่อแบบพิเศษสามชิ้นที่ออกแบบมาเพื่ออำนวยความสะดวกในการเชื่อมต่อและตัดการเชื่อมต่อของส่วนต่างๆ ของท่ออย่างรวดเร็ว โดยไม่ต้องดัดแปลงระบบอย่างถาวร ข้อต่อยูเนี่ยนเหล่านี้ผลิตขึ้นตามมาตรฐาน ASTM SCH80 และ DIN จึงมีอินเทอร์เฟซอเนกประสงค์สำหรับการจัดการของเหลวแรงดันสูง รุ่น UPVC (Unplasticized Polyvinyl Chloride) ได้รับการออกแบบมาเพื่อทนต่อสารเคมีทั่วไปและระบบน้ำอุณหภูมิแวดล้อม ในขณะที่รุ่น CPVC (คลอรีนโพลีไวนิลคลอไรด์) ขยายขีดความสามารถในการให้บริการไปยังสภาพแวดล้อมที่มีการกัดกร่อนที่อุณหภูมิสูง ซีลโอริงภายในช่วยให้มั่นใจได้ถึงการเปลี่ยนผ่านที่ป้องกันการรั่ว ทำให้เป็นส่วนประกอบที่สำคัญสำหรับระบบที่ต้องการการบำรุงรักษาบ่อยครั้งหรือการกำหนดค่าใหม่แบบโมดูลาร์ในภาคอุตสาหกรรมหนัก

sch80/ดินแดง

UPVC / CPVC

อีพีดีเอ็ม/เอฟเคเอ็ม

PN10 - PN16

⦿

ความเข้ากันได้แบบสองมาตรฐาน

มีให้เลือกทั้งข้อกำหนดขนาด SCH80 (ANSI) และ DIN ช่วยให้มั่นใจได้ถึงการบูรณาการเข้ากับโครงการวางท่อระหว่างประเทศและโครงสร้างพื้นฐานที่มีอยู่ได้อย่างราบรื่น

⦿

ความเฉื่อยทางเคมี

โครงสร้างโพลีเมอร์ต้านทานการเกิดออกซิเดชัน การปรับขนาด และการกัดกร่อนทางเคมีไฟฟ้า โดยรักษาความสมบูรณ์ของโครงสร้างเมื่อขนส่งกรด เบส และเกลือที่มีฤทธิ์รุนแรง

⦿

ช่วงความต้านทานความร้อน

หน่วย UPVC รองรับการทำงานที่อุณหภูมิสูงถึง 60°C ในขณะที่รุ่น CPVC รองรับของเหลวที่มีอุณหภูมิสูงถึง 95°C ซึ่งให้ความเสถียรสำหรับการประมวลผลพลังงานนิวเคลียร์และแบตเตอรี่ลิเธียม

⦿

ระดับแรงดันสูง

ความหนาของผนัง SCH80 เพิ่มความแข็งแรงเชิงกลและความสามารถในการกักเก็บแรงดันเมื่อเปรียบเทียบกับข้อต่อ SCH40 มาตรฐาน

ชุดพารามิเตอร์ทางเทคนิค

พารามิเตอร์ทางเทคนิค รายละเอียดข้อมูลจำเพาะ

องค์ประกอบของวัสดุ UPVC (โพลีไวนิลคลอไรด์) / CPVC (คลอรีนโพลีไวนิลคลอไรด์)

การปฏิบัติตามมาตรฐาน มาตรฐาน ASTM D2467 (SCH80), ดิน 8061/8062

วัสดุปิดผนึก อีพีดีเอ็ม/เอฟเคเอ็ม (Viton) O-rings for chemical compatibility

ประเภทการเชื่อมต่อ ซ็อกเก็ต (Solvent Weld) หรือเกลียว (NPT/BSPT)

ความดันการทำงาน PN10 / PN16 (ขึ้นอยู่กับอุณหภูมิและเส้นผ่านศูนย์กลาง)

สถานการณ์การใช้งานหลัก

⚙

เซมิคอนดักเตอร์และอิเล็กทรอนิกส์

การลำเลียงน้ำบริสุทธิ์พิเศษ (UPW) และสารเคมีเกรดอิเล็กทรอนิกส์ในสภาพแวดล้อมห้องสะอาดเพื่อป้องกันการปนเปื้อนของไอออนิก

⚙

การแปรรูปพลังงานและเคมี

การจัดการอิเล็กโทรไลต์ในการผลิตแบตเตอรี่ลิเธียม การผลิตเซลล์แสงอาทิตย์ และการขนส่งกรดเบสในโรงงานโลหะวิทยา

⚙

การบำบัดน้ำ

การบูรณาการเข้ากับโรงบำบัดน้ำเสียอุตสาหกรรม ระบบแยกเกลือ และเครือข่ายการจ่ายน้ำดื่ม

⚙

อาหารและยา

การขนส่งของไหลในสภาพแวดล้อมที่ถูกสุขลักษณะซึ่งต้องใช้วัสดุท่อที่ไม่เป็นพิษและไม่ชะล้างซึ่งเป็นไปตามมาตรฐาน FDA และ NSF

แนวทางการติดตั้ง

การใช้งานซีเมนต์ตัวทำละลาย: ตรวจสอบให้แน่ใจว่าซ็อกเก็ตและปลายท่อสะอาดและแห้งก่อนทาไพรเมอร์และซีเมนต์ตัวทำละลายที่เหมาะสม ปล่อยให้เวลาในการบ่มเพียงพอตามแผนภูมิระดับแรงดันของผู้ผลิตก่อนเปิดใช้งานระบบ
การตรวจสอบซีล: ก่อนการประกอบ ให้ตรวจสอบว่าโอริงติดตั้งอย่างถูกต้องและไม่มีเศษใดๆ หล่อลื่นด้วยสารหล่อลื่นที่ใช้ซิลิโคนหากจำเป็น หลีกเลี่ยงน้ำมันจากปิโตรเลียมซึ่งสามารถลดคุณภาพซีล EPDM
การขยายตัวทางความร้อน: ในการติดตั้ง CPVC ที่อุณหภูมิสูง จะต้องคำนึงถึงค่าสัมประสิทธิ์การขยายตัวเชิงเส้น สหภาพแรงงานควรอยู่ในตำแหน่งเพื่อหลีกเลี่ยงความเครียดที่มากเกินไปที่เกิดจากการเคลื่อนที่ด้วยความร้อน
สภาพการเก็บรักษา: เก็บอุปกรณ์ไว้ในที่ร่มห่างจากการสัมผัสรังสียูวีโดยตรง เพื่อป้องกันการเปราะของวัสดุในระยะยาว เก็บตัวเครื่องไว้ในบรรจุภัณฑ์เดิมเพื่อป้องกันเกลียวและพื้นผิวซีลจากความเสียหายทางกล

หมายเหตุการบำรุงรักษาที่สำคัญ

หลังจากการถอดแยกชิ้นส่วนใดๆ ให้เปลี่ยนซีลโอริงทุกครั้ง การใช้ซีลแบบบีบอัดซ้ำทำให้เกิดประสิทธิภาพการรั่วไหลที่ไม่อาจคาดเดาได้
ตรวจสอบเกลียวน็อตยูเนียนเป็นระยะๆ เพื่อดูสัญญาณของการเสียรูปหรือความเค้นตกขาว โดยเฉพาะอย่างยิ่งในระบบที่มีการหมุนเวียนของอุณหภูมิบ่อยครั้ง
อย่าใช้เครื่องมือโลหะเพื่อขันน็อตสหภาพให้แน่นเกินมือและหมุนหนึ่งในสี่ แรงบิดที่มากเกินไปทำให้เกิดการแตกร้าวของความเครียดในถั่วเทอร์โมพลาสติก
สำหรับสหภาพแรงงาน CPVC ที่ให้บริการร้อนอย่างต่อเนื่องที่สูงกว่า 80°C ให้ใช้ระเบียบวิธีการตรวจสอบรายครึ่งปีสำหรับการเปลี่ยนสีของวัสดุหรือการเสียดสีของพื้นผิว

อุปกรณ์เชื่อมต่อ I Union เหล่านี้นำไปใช้งานในอุตสาหกรรมเคมี โลหะ เซลล์แสงอาทิตย์ นิวเคลียร์ ลิเธียม เซมิคอนดักเตอร์อิเล็กทรอนิกส์ อาหาร ยา ยานยนต์ และอุตสาหกรรมบำบัดน้ำสำหรับของเหลวที่เป็นกรด-ด่าง น้ำบริสุทธิ์พิเศษ น้ำดื่ม น้ำเกรดอิเล็กทรอนิกส์ และท่อส่งน้ำเสียทางอุตสาหกรรม
