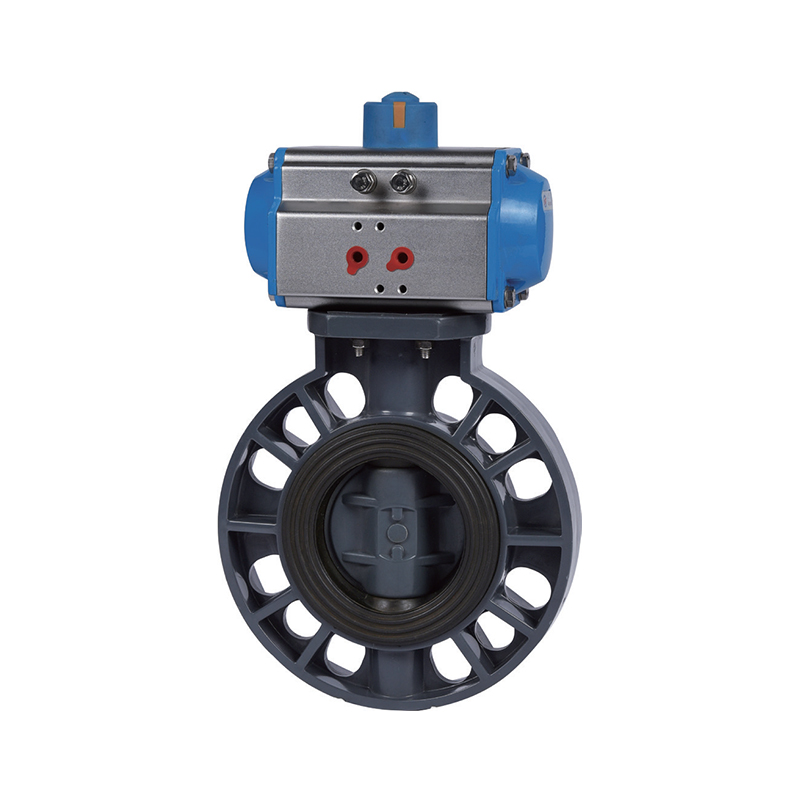

วาล์วผีเสื้อนิวเมติก

วาล์วผีเสื้อนิวเมติกใช้การออกแบบประเภทเวเฟอร์ที่มีโครงสร้างขนาดกะทัดรัดขนาดเล็กและการออกแบบที่มีน้ำหนักเบาทำให้สะดวกในการติดตั้งขนส่งและบำรุงรักษา มันถูกขับเคลื่อนด้วยแอคทูเอเตอร์นิวเมติกที่หมุนก้านวาล์วทำให้แผ่นดิสก์หมุนได้อย่างรวดเร็วภายในตัววาล์ว 90 °ทำให้เกิดการเปิดและปิดอย่างรวดเร็วด้วยการตอบสนองที่รวดเร็ว มันควบคุมการไหลอย่างแม่นยำตามข้อกำหนดของระบบให้ฟังก์ชั่นการควบคุมปริมาณการตัดและการแยกที่มั่นคงและเชื่อถือได้ วาล์วใช้วัสดุการปิดผนึกแบบยืดหยุ่นเช่นยางหรือ PTFE เพื่อให้แน่ใจว่าการป้องกันการรั่วไหลอย่างมีประสิทธิภาพเมื่อปิด วาล์วผีเสื้อนิวเมติกเหมาะสำหรับสื่อต่าง ๆ เช่นน้ำน้ำมันและไอน้ำและทำงานภายในแรงกดดันและอุณหภูมิที่หลากหลายตอบสนองความต้องการของระบบท่อที่แตกต่างกัน

ติดต่อเรา

ก่อนหน้า：วาล์วผีเสื้อไฟฟ้า
ต่อไป：วาล์วบอลหน้าแปลนไฟฟ้า

พารามิเตอร์ แอปพลิเคชัน มาตรฐานทางเทคนิค

(1) วัสดุ: UPVC, CPVC
(2) ขนาด: 2 "-12 ", DN50-DN300, DN63-DN315
(3) มาตรฐาน: Ansi, ดิน
(4) การเชื่อมต่อ: หน้าแปลน
(5) ความดันในการทำงาน: 150psi, 1.0mpa
(6) อุณหภูมิการทำงาน: UPVC (-10 ° C-60 ° C), CPVC (-10 ° C-90 ° C)
(7) ความดันอากาศขั้นต่ำ: 45PSI, 0.4MPA
(8) สีร่างกาย: UPVC (สีเทาเข้ม), CPVC (สีเทาอ่อน)

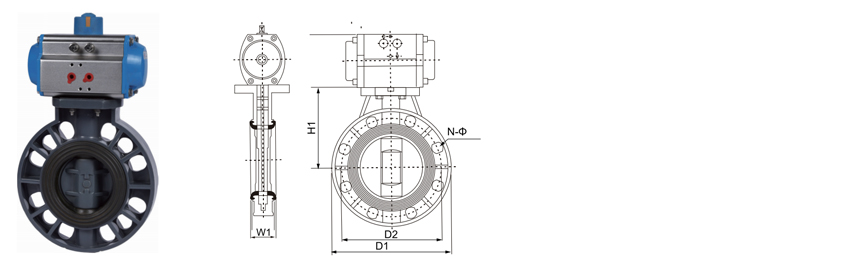

ขนาด/นาม		DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
		(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
D1		160	180	196	228	258	287	344	411	490
D2	ดิน	125	145	160	180	210	240	295	350	400
	Ansi	121	140	152	191	216	241	298	362	346
	jis	120	140	150	175	210	240	290	355	400
N-φ	DIN	4-φ18	4-φ18	8-φ18	8-φ18	8-φ18	8-φ22	8-φ22	8-φ22	12 -φ22
	Ansi	4-φ19	4-φ19	4-φ19	4-φ19	8-φ22	8-φ22	8-φ22	12 -φ25	12 -φ25
	jis	4-φ19	4-φ19	8-φ19	8-φ19	8-φ23	8-φ23	12 -φ23	12 -φ25	16 -φ25
H1		100	110	132	155	167	180	225	260	280
W1		43	46	49	54	64	70	88	98	108
แรงบิด (n · m)		10	10	15	22	40	45	65	-	-

โหมดการทำงานแบบแอคชูเอเตอร์สองแบบ/การแสดงเดี่ยว (ปกติ NC ปิดโดยปกติจะไม่เปิดตามปกติ)

ข้อมูลจำเพาะ	63	75	90	110	140	160	225	280	315
ข้อมูลจำเพาะ	2"	2 1/2 "	3 "	4 "	5 "	6 "	8 "	10 "	12 "
การควบคุมความเครียด	4 ~ 8
อินเทอร์เฟซแหล่งอากาศมาตรฐาน Namur	G 1/4 "
โมเดลแอคทูเอเตอร์ทำหน้าที่สองครั้ง	TBN052D	TBN063D	TBN075D	TBN083D	TBN092D	TBN105D	TBN7105D	TBN125D	TBN140D
โมเดลแอคทูเอเตอร์ทำหน้าที่เดียว	TBN063SK	TBN075SK	TBN083SK	TBN092SK	TBN105SK	TBN125SK	TBN125SK	TBN140SK	TBN160SK

บริษัท

Zheyi Pipeline (Wuhan) Co. , Ltd.

ZHEYI Group ใช่ จีน วาล์วผีเสื้อนิวเมติก สำหรับอุตสาหกรรมอาหาร/ยานยนต์/อิเล็กทรอนิกส์ ผู้จัดหา และ สั่งทำเอง วาล์วผีเสื้อนิวเมติก สำหรับอุตสาหกรรมอาหาร/ยานยนต์/อิเล็กทรอนิกส์ โรงงาน. บริษัทของเราก่อตั้งขึ้นในปี 2550 โดยมุ่งเน้นที่การวิจัยและพัฒนา การผลิต การขายและการบริการท่ออุตสาหกรรม CPVC และ UPVC บริษัทได้รับการรับรองมากมาย รวมถึงใบอนุญาตการผลิตอุปกรณ์พิเศษ ใบอนุญาตสุขอนามัยผลิตภัณฑ์ที่เกี่ยวข้องกับน้ำของมณฑลเจ้อเจียง ใบรับรองระบบการจัดการคุณภาพ IS09001 ใบรับรองระบบการจัดการสิ่งแวดล้อม IS014001 และใบรับรองระบบการจัดการอาชีวอนามัยและความปลอดภัย IS045001 บริษัทมีสิทธิในทรัพย์สินทางปัญญาอิสระมากกว่า 50 รายการ และสิทธิในการนำเข้าและส่งออกที่ดำเนินการเอง เพื่อจัดหาผลิตภัณฑ์ที่หลากหลายและบริการที่ดีกว่า บริษัทได้นำเทคโนโลยีขั้นสูง อุปกรณ์เครื่องมือ และวัตถุดิบและระบบการจัดการที่ไม่ซ้ำใครจากเยอรมนีและสหรัฐอเมริกามาใช้ ในช่วงหลายปีที่ผ่านมา ผลิตภัณฑ์ของเราถูกนำมาใช้กันอย่างแพร่หลายในการขนส่งทางท่อของของเหลวที่เป็นกรดและด่าง น้ำบริสุทธิ์พิเศษ น้ำดื่ม น้ำบริสุทธิ์ระดับอิเล็กทรอนิกส์ และน้ำเสียอุตสาหกรรมในอุตสาหกรรมเคมี โลหะวิทยา โฟโตวอลตาอิก พลังงานนิวเคลียร์ แบตเตอรี่ลิเธียม เซมิคอนดักเตอร์อิเล็กทรอนิกส์ อาหาร ยา ยานยนต์ การบำบัดน้ำในอุตสาหกรรม และอุตสาหกรรมอื่นๆ ในปัจจุบัน กลุ่ม ZHEYI ได้ก่อตั้งบริษัทขายมากกว่า 30 แห่งทั่วประเทศ และผลิตภัณฑ์ทุกประเภทถูกส่งออกไปยังยุโรป อเมริกา เอเชียตะวันออกเฉียงใต้ และประเทศและภูมิภาคอื่น ๆ และได้รับความนิยมอย่างมากจากลูกค้าในและต่างประเทศ

ใบรับรองเกียรติยศ

ข่าว

วาล์ว UPVC/CPVC ที่ทนต่อสารเคมีและลิเธียม (DIN/ANSI): คู่ม...
Jun 26,2025
ในโลกที่ต้องการการจัดการของเหลวในอุตสาหกรรมการเลือกวาล์วที่เหมาะสมเป็นสิ่งสำคัญยิ่งสำหรับความปลอดภัยประสิทธิภาพและอายุยืน เมื่อจัดการกับสารเคมีกัดกร่อนรวมถึงกรดต่าง ๆ ฐานและสารประกอบลิเธียมโดยเฉพาะอย่างยิ่งวัสดุและการ...
เรียนรู้เพิ่มเติม
คู่มือ Ultimate To UPVC Pipes สำหรับอุตสาหกรรมเคมีและลิเธี...
Jun 19,2025
ท่อ UPVC (โพลีไวนิลคลอไรด์) มีการใช้กันอย่างแพร่หลายในการประมวลผลทางเคมีการสกัดลิเธียมและการใช้งานอุตสาหกรรมแรงดันสูงเนื่องจากความต้านทานการกัดกร่อนความทนทานและการปฏิบัติตามมาตรฐานสากลเช่น DIN และ ANSI ...
เรียนรู้เพิ่มเติม
ท่อ UPVC ที่มีประสิทธิภาพสูงสำหรับสภาพแวดล้อมอุตสาหกรรมที่...
Jun 12,2025
ท่อ UPVC มีการใช้กันอย่างแพร่หลายในอุตสาหกรรมที่ต้องการความต้านทานทางเคมีและความทนทานที่ยอดเยี่ยม บทความนี้สำรวจคุณสมบัติที่สำคัญของท่อ UPVC ความต้านทานทางเคมีสูงสำหรับอุตสาหกรรมลิเธียม, ท่อ UPVC ป้องกันการกัดกร...
เรียนรู้เพิ่มเติม

ฝากข้อความ

การควบคุมคุณภาพอย่างเข้มงวด

กลุ่ม ZHEYI ยึดมั่นในหลักการ "คุณภาพต้องมาก่อน" โดยนำอุปกรณ์ที่ทันสมัยระดับสากลและวัตถุดิบคุณภาพสูงมาใช้ ควบคุมทุกขั้นตอนการผลิตอย่างเคร่งครัด และมุ่งมั่นที่จะจัดหาผลิตภัณฑ์ท่อที่มีประสิทธิภาพเป็นเลิศและรูปลักษณ์ที่สวยงาม

บริษัทใช้อุปกรณ์การผลิตที่ทันสมัยที่สุดและวัสดุคุณภาพสูง รวมถึง Sekisui ของญี่ปุ่นและ Lubrizol ของสหรัฐอเมริกา "ZHEYI" ผสมผสานเทคโนโลยีการผลิตที่ประณีตเข้ากับการจัดการระดับมืออาชีพได้อย่างลงตัว และผลิตภัณฑ์แต่ละชิ้นผ่านการควบคุมคุณภาพที่เข้มงวด ตั้งแต่การผลิต การตรวจสอบ ไปจนถึงการจัดส่งขั้นสุดท้าย ช่วยให้มั่นใจได้ว่ารูปลักษณ์และฟังก์ชันการใช้งานจะผสมผสานกันอย่างลงตัว
การทดสอบประสิทธิภาพความแม่นยำ

ที่ ZHEYI ผลิตภัณฑ์ทุกชิ้นได้รับการประดิษฐ์ขึ้นอย่างพิถีพิถัน ไม่เพียงแต่เน้นที่การออกแบบที่สวยงามเท่านั้น แต่ยังมุ่งมั่นในคุณภาพที่เป็นเลิศอีกด้วย การทดสอบประสิทธิภาพที่เข้มงวดช่วยให้มั่นใจได้ว่าผลิตภัณฑ์จะคงความเสถียรและความทนทานได้แม้จะอยู่ภายใต้สภาวะที่รุนแรง:

● การทดสอบความหนาแน่น: วัดความหนาแน่นของวัสดุเพื่อให้แน่ใจว่าโครงสร้างมีความสม่ำเสมอและมีเสถียรภาพ
● การทดสอบอุณหภูมิการอ่อนตัวของ Vicat: ประเมินระดับการอ่อนตัวของวัสดุภายใต้สภาวะอุณหภูมิสูง เพื่อให้แน่ใจว่าผลิตภัณฑ์มีความสามารถที่จะต้านทานการเสียรูปได้ในสภาพแวดล้อมต่างๆ
● การทดสอบเตาอบ: จำลองความทนทานความร้อนในระยะยาวและตรวจสอบความสามารถของผลิตภัณฑ์ในการทนต่ออุณหภูมิสูงได้เป็นเวลานาน
● การทดสอบไฮโดรสแตติก: ประเมินความแข็งแรงของท่อภายใต้สภาวะแรงดันสูงเพื่อให้แน่ใจถึงความปลอดภัยและความน่าเชื่อถือของผลิตภัณฑ์
● การทดสอบแรงกระแทกด้วยค้อนหล่น: ทดสอบความต้านทานแรงกระแทกของผลิตภัณฑ์ระหว่างการขนส่ง การติดตั้ง และการใช้งานในชีวิตประจำวัน

วาล์วผีเสื้อนิวเมติก ความรู้ด้านอุตสาหกรรม

คู่มือการเลือกสำหรับ วาล์วผีเสื้อนิวเมติก ในระบบอัตโนมัติอุตสาหกรรม: จะจับคู่ความดันอุณหภูมิและสื่อได้อย่างไร?

ในระบบระบบอัตโนมัติอุตสาหกรรมวาล์วผีเสื้อนิวเมติกถูกนำมาใช้กันอย่างแพร่หลายในหลายอุตสาหกรรมเนื่องจากการตอบสนองที่รวดเร็วโครงสร้างขนาดกะทัดรัดและการควบคุมได้ง่าย อย่างไรก็ตามอุตสาหกรรมที่แตกต่างกันมีข้อกำหนดที่แตกต่างกันสำหรับความดันวาล์วอุณหภูมิและความเข้ากันได้ของสื่อ การเลือกที่ไม่เหมาะสมอาจนำไปสู่ความล้มเหลวของวาล์วการรั่วไหลหรือชีวิตที่สั้นลง ต่อไปนี้เป็นจุดเลือกที่สำคัญสำหรับอุตสาหกรรมที่แตกต่างกัน:

1. การจับคู่ระดับความดัน
วาล์วผีเสื้อนิวเมติกจำเป็นต้องเลือกแรงกดดันการออกแบบที่เหมาะสม (เช่น PN10, PN16, ANSI 150 ฯลฯ ) ตามความดันทำงานของระบบ:
โซลาร์เซลล์, เซมิคอนดักเตอร์อิเล็กทรอนิกส์: โดยปกติแล้วความดันต่ำ (PN6 ~ PN10) ใช้สำหรับการส่งน้ำเป็นพิเศษหรือการส่งก๊าซ
โลหะวิทยา, พลังงานนิวเคลียร์: ความดันปานกลางและสูง (PN16 ~ PN40), จำเป็นต้องต้านทานแรงดันแรงดันโดยเฉพาะอย่างยิ่งอุณหภูมิสูงและไอน้ำแรงดันสูงหรือของเหลวกัดกร่อน
น้ำเสียอุตสาหกรรมน้ำดื่ม: ความดันปกติถึงความดันปานกลาง (PN10 ~ PN16) ต้องพิจารณาถึงผลกระทบค้อนน้ำ

2. การปรับอุณหภูมิ
วัสดุร่างกายวาล์ว (เช่นเหล็กหล่อ, สแตนเลส, ซับในฟลูออรีน) และวัสดุปิดผนึก (EPDM, PTFE, NBR) จำเป็นต้องจับคู่อุณหภูมิกลาง:
ยาเซมิคอนดักเตอร์: อุณหภูมิต่ำหรืออุณหภูมิปกติ (-20 ° C ~ 120 ° C), วัสดุเกรดที่ผ่านการฆ่าเชื้อ (เช่นซีลสแตนเลสสตีล 316L) เป็นสิ่งจำเป็น
โลหะวิทยา, พลังงานนิวเคลียร์: อุณหภูมิสูง (200 ° C ~ 500 ° C), ซีลฮาร์ดโลหะหรือร่างกายวาล์วอัลลอยด์พิเศษ
โซลาร์เซลล์: อาจเกี่ยวข้องกับความแตกต่างของอุณหภูมิสูงและจำเป็นต้องมีวัสดุที่ทนต่อสภาพอากาศ

3. ความเข้ากันได้ปานกลาง
การกัดกร่อนและเนื้อหาอนุภาคของสื่อกำหนดวัสดุวาล์วและการปิดผนึก: โซลูชัน:
น้ำดื่มการบำบัดน้ำอุตสาหกรรม: ไม่ต้องเลือกมลพิษและวัสดุการปิดผนึกที่ผ่านการรับรองจาก FDA หรือ FDA
น้ำเสียอุตสาหกรรม: มีกรดอัลคาไลหรืออนุภาคของแข็งต้องใช้ซับในฟลูออรีน (PTFE) หรือซีลยางทนต่อการสึกหรอ
เซมิคอนดักเตอร์อิเล็กทรอนิกส์: น้ำพิเศษหรือก๊าซที่มีความบริสุทธิ์สูงผนังด้านในของวาล์วจะต้องขัดด้วยอิเล็กโทรไลต์เพื่อหลีกเลี่ยงการตกตะกอนของอนุภาค
พลังงานนิวเคลียร์: สื่อกัมมันตรังสีต้องการวาล์วปิดผนึกโลหะทั้งหมดที่มีการรับรองพิเศษ (เช่นเกรด ASME N)

ตัวอย่างแอปพลิเคชันอุตสาหกรรม
ระบบไฟฟ้าโซลาร์เซลล์: การขนส่งทางน้ำที่มีความดันต่ำและอุณหภูมิต่ำโดยเน้นการรั่วไหลของศูนย์และอายุการใช้งานที่ยาวนาน
โลหะวิทยา: อุณหภูมิสูงและสภาพแวดล้อมที่มีฝุ่นสูงวาล์วจะต้องทนต่อการสึกหรอและต่อต้านการเล่น
ยา: ข้อกำหนดการปลอดเชื้อสูงวาล์วจำเป็นต้องทำความสะอาดง่าย (CIP/SIP เข้ากันได้)
พลังงานนิวเคลียร์: ภายใต้สภาพการทำงานที่รุนแรงวาล์วจำเป็นต้องเป็นไปตามมาตรฐานการป้องกันคลื่นไหวสะเทือนและการแผ่รังสี
