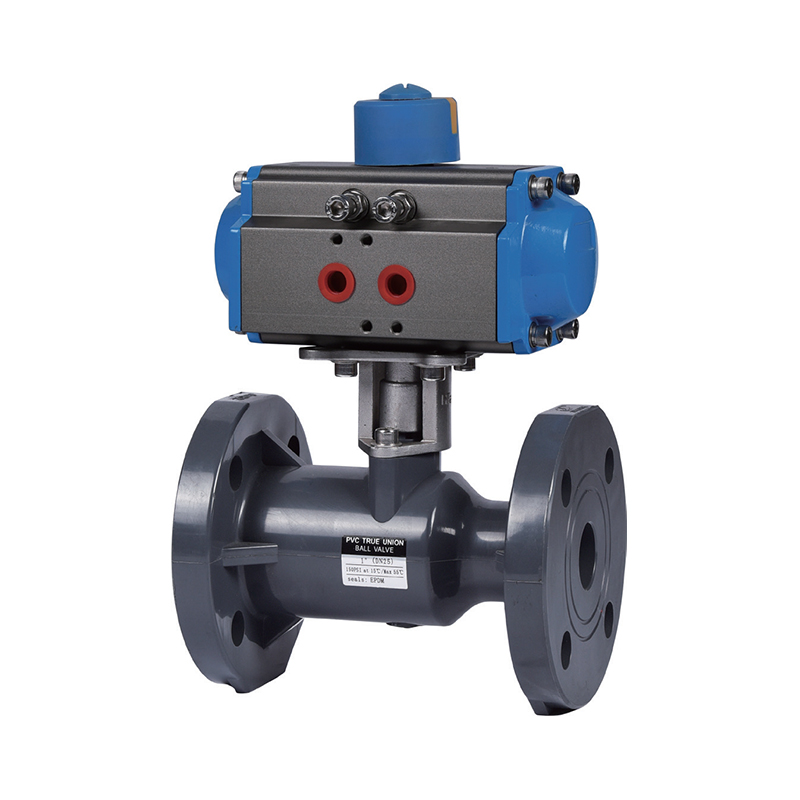

วาล์วบอลหน้าแปลนลม

ในบรรดาวาล์วทุกประเภทวาล์วบอลแบบเพรูปแบบนิวเมติกมีความต้านทานของของเหลว แม้แต่ประเภทที่ลดลงของหลุมก็มีความต้านทานของเหลวค่อนข้างต่ำ ตัววาล์วของวาล์วบอลลมติดตั้งแบริ่งแรงขับเพื่อลดแรงบิดแรงเสียดทานบนลำต้นทำให้มั่นใจได้ว่าการทำงานระยะยาวที่ราบรื่นและยืดหยุ่น ที่นั่งวาล์วนำเสนอประสิทธิภาพการปิดผนึกที่ทำจากวัสดุยืดหยุ่นเช่น PTFE ซึ่งช่วยเพิ่มความสามารถในการปิดผนึกเมื่อความดันปานกลางเพิ่มขึ้น นอกจากนี้การปิดผนึกลำต้นนั้นเชื่อถือได้และทนต่อความเสียหาย เนื่องจากคุณสมบัติการหล่อลื่นด้วยตนเองของวัสดุที่ใช้และการสูญเสียแรงเสียดทานน้อยที่สุดกับลูกบอลวาล์วลูกบอลมีอายุการใช้งานที่ยาวนาน สปริงระหว่างบอลลำต้นและร่างกายวาล์วช่วยปลดปล่อยกระแสไฟฟ้าคงที่ที่เกิดขึ้นระหว่างการสลับเพื่อให้มั่นใจว่าการใช้งานที่ปลอดภัย

ติดต่อเรา

PREV：วาล์วบอลหน้าแปลนไฟฟ้า
NEXT：วาล์วขับเคลื่อนไฟฟ้า UPVC/CPVC

พารามิเตอร์ แอปพลิเคชัน มาตรฐานทางเทคนิค

(1) วัสดุ: UPVC, CPVC
(2) ขนาด: 1 "-4 ", DN25-DN100, DN32-DN110
(3) มาตรฐาน: ดิน
(4) การเชื่อมต่อ: หน้าแปลน
(5) ความดันในการทำงาน: 150psi, 1.0mpa
(6) อุณหภูมิการทำงาน: UPVC (-10 ℃ -60 ℃), CPVC (-10 ℃ -90 ℃)
(7) ความดันอากาศขั้นต่ำ: 45PSI, 0.4ม.PA
(8) สีร่างกาย: UPVC (สีเทาเข้ม), CPVC (สีเทาอ่อน)

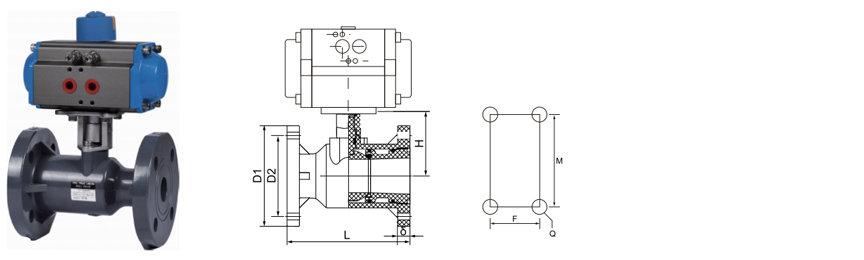

ขนาด/นาม		DN32	DN40	DN50	DN6E	DN75	DN90	DN110	DN140	DN160
		(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DNB0)	(DN100)	(DN125)	(DN150)
		(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")
D1		115	140	145	165	180	195	220	250	285
D2	ดิน	85	100	110	125	145	160	180	210	240
	Ansi	79	89	98	121	140	152	191	216	241
	jis	42.5	48.5	61	73	90	105	132	158	186
N-φ	DIN	4-φ14	4-φ18	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ18	8-φ18
	Ansi	4-φ16	4-φ16	4-φ16	4-φ19	4-φ19	4-φ19	4-φ19	8-φ22	8-φ22
	jis	4-φ19	4-φ19	4-φ19	4-φ19	4-φ19	8-φ19	8-φ19	8-φ23	8-φ23
Δ		16	18	18	20	20	25	25	27	29
f		-	-	-	-	45	45	49	49	49
M		40	52	52	70	84	84	121	121	121
ถาม		2 × M6	2 × M8	2 × M8	2 × M8	4 × M10	4 × M10	4 × M10	4 × M10	4 × M10
แรงบิด (n · m)		4	6	8	12	18	26	35

โหมดการทำงานแบบแอคชูเอเตอร์สองแบบ/การแสดงเดี่ยว (ปกติ NC ปิดโดยปกติจะไม่เปิดตามปกติ)

ข้อมูลจำเพาะ	20	25	32	40	50	63	75	90	110	140	160
ข้อมูลจำเพาะ	1/2 "	3/4 "	1 "	11/4 "	11/2 "	2 "	2 1/2 "	3 "	4"	5 "	6 "
การควบคุมความเครียด	4 ~ 8
อินเทอร์เฟซแหล่งอากาศมาตรฐาน Namur	G 1/4 "
โมเดลแอคทูเอเตอร์ทำหน้าที่สองครั้ง	TBN032D	TBN032D	TBN032D	TBN052D	TBN052D	TBN63D	TBN75D	tbn83d	tbn92d	TBN105D	TBN125D
โมเดลแอคทูเอเตอร์ทำหน้าที่เดียว	TBN052SK	TBN052SK	TBN052SK	TBN063SK	TBN063SK	tbn75sk	tbn83sk	TBN92SK	TBN105SK	TBN125SK	TBN140SK

บริษัท

Zheyi Pipeline (Wuhan) Co. , Ltd.

Zheyi Group คือ China วาล์วบอลหน้าแปลนลม สำหรับอุตสาหกรรมอาหาร/ยานยนต์/อิเล็กทรอนิกส์ Suppliers และ Custom วาล์วบอลหน้าแปลนลม สำหรับอุตสาหกรรมอาหาร/ยานยนต์/อิเล็กทรอนิกส์ Factory- เราก่อตั้งขึ้นในปี 2550 มีความเชี่ยวชาญด้านการวิจัยและพัฒนาการผลิตการขายและการบริการของท่ออุตสาหกรรมของ CPVC และ UPVC ได้รับใบอนุญาตการผลิตของอุปกรณ์พิเศษ, เอกสารการอนุมัติใบอนุญาตด้านสุขาภิบาลของมณฑลเจ้อเจียง, IS09001 ระบบการจัดการคุณภาพใบรับรอง, IS014001 ใบรับรองระบบการจัดการสิ่งแวดล้อม, IS045001 ใบรับรองระบบอาชีวอนามัยและความปลอดภัยและใบรับรองอื่น ๆ นอกจากนี้ยังมีสิทธิในทรัพย์สินทางปัญญาอิสระมากกว่า 50 รายการและการจัดการตนเองและอำนาจการส่งออก เพื่อให้บริการผลิตภัณฑ์ที่หลากหลายและบริการที่ดีขึ้น บริษัท ได้แนะนำเทคโนโลยีขั้นสูงอุปกรณ์เครื่องมือและวัตถุดิบและระบบการจัดการที่เป็นเอกลักษณ์จากประเทศเยอรมนีและอเมริกา ในช่วงหลายปีที่ผ่านมาผลิตภัณฑ์ของเรามีการใช้กันอย่างแพร่หลายในอุตสาหกรรมเคมี, โลหะวิทยา, เซลล์แสงอาทิตย์, พลังงานนิวเคลียร์, ลิเธียม, เซมิคอนดักเตอร์อิเล็กทรอนิกส์, อาหาร, ยา, ยานยนต์, การบำบัดน้ำอุตสาหกรรมอุตสาหกรรมและอุตสาหกรรมอื่น ๆ ในกรดและของเหลวอัลคาไล ปัจจุบัน Zheyi Group ได้จัดตั้ง บริษัท ขายมากกว่า 30 แห่งทั่วประเทศ หมวดหมู่ของผลิตภัณฑ์จะถูกส่งออกไปยังยุโรปอเมริกาเอเชียตะวันออกเฉียงใต้และประเทศและภูมิภาคอื่น ๆ ผลิตภัณฑ์ของเราได้รับการต้อนรับจากลูกค้าในตลาดทั้งในและต่างประเทศ

ใบรับรองเกียรติยศ

ข่าว

ใบรับรอง
Dec 12,2024
อ่านเพิ่มเติม

ข้อเสนอแนะข้อความ

การควบคุมคุณภาพอย่างเข้มงวด

นำโดยหลักการของ "คุณภาพก่อน" กลุ่ม Zheyi ใช้ประโยชน์จากอุปกรณ์ขั้นสูงระดับสากลและวัตถุดิบระดับพรีเมี่ยมเพื่อควบคุมการผลิตอย่างเข้มงวดในทุกขั้นตอนของการผลิต เป้าหมายคือการส่งมอบผลิตภัณฑ์ไปป์ไลน์ที่ยอดเยี่ยมทั้งในด้านประสิทธิภาพและความสวยงาม

บริษัท ใช้อุปกรณ์การผลิตที่ทันสมัยและวัสดุระดับสูงรวมถึง Sekisui จากญี่ปุ่นและ Lubrizol จากสหรัฐอเมริกา ด้วยการผสมผสานอย่างไร้รอยต่อของเทคนิคการผลิตที่ซับซ้อนและการจัดการอย่างมืออาชีพแต่ละผลิตภัณฑ์ "Zheyi" ได้รับการควบคุมคุณภาพอย่างเข้มงวดตั้งแต่การผลิตและการตรวจสอบไปจนถึงการส่งมอบขั้นสุดท้าย
การทดสอบประสิทธิภาพที่แม่นยำ

ที่ Zheyi ผลิตภัณฑ์ทุกชิ้นไม่เพียง แต่มุ่งเน้นไปที่ความสวยงามที่ได้รับการกลั่น แต่ยังมีความมุ่งมั่นอย่างแน่วแน่ต่อคุณภาพภายในที่เหนือกว่า การทดสอบประสิทธิภาพอย่างเข้มงวดช่วยให้มั่นใจได้ถึงความมั่นคงและความทนทานของผลิตภัณฑ์แม้จะอยู่ภายใต้เงื่อนไขที่ท้าทาย:

●การทดสอบความหนาแน่น: วัดความหนาแน่นของวัสดุเพื่อให้แน่ใจว่ามีความสม่ำเสมอของโครงสร้างและความเสถียร
●การทดสอบอุณหภูมิที่อ่อนนุ่มของ Vicat: ประเมินการอ่อนตัวของวัสดุภายใต้สภาวะที่อุณหภูมิสูงเพื่อให้แน่ใจว่ามีความต้านทานต่อการเสียรูปในสภาพแวดล้อมที่หลากหลาย
●การทดสอบเตาอบ: จำลองความต้านทานความร้อนในระยะยาวตรวจสอบความสามารถของผลิตภัณฑ์ในการทนต่อการสัมผัสกับอุณหภูมิสูงเป็นเวลานาน
●การทดสอบแบบ hydrostatic: ประเมินความแข็งแรงของท่อภายใต้สภาวะแรงดันสูงเพื่อรับประกันความปลอดภัยและความน่าเชื่อถือ
●การทดสอบแรงกระแทกของค้อน Drop: การทดสอบความต้านทานต่อแรงกระแทกเพื่อให้แน่ใจว่ามีความทนทานของผลิตภัณฑ์ในระหว่างการขนส่งการติดตั้งและการใช้งานประจำวัน

วาล์วบอลหน้าแปลนลม Industry knowledge

การวินิจฉัยข้อผิดพลาดทั่วไปและการบำรุงรักษาของ วาล์วบอลหน้าแปลนลม (สถานการณ์แอปพลิเคชันหลายอุตสาหกรรม)

วาล์วบอลหน้าแปลนนิวเมติกถูกนำมาใช้กันอย่างแพร่หลายในน้ำดื่มที่ปลอดภัยโลหะโลหะแสงไฟฟ้าพลังงานนิวเคลียร์เซมิคอนดักเตอร์อิเล็กทรอนิกส์การแพทย์การบำบัดน้ำอุตสาหกรรมน้ำเสียอุตสาหกรรมและทุ่งนาอื่น ๆ เนื่องจากการเปิดอย่างรวดเร็วและปิดการปิดผนึกที่ดี อย่างไรก็ตามในการดำเนินงานระยะยาวความล้มเหลวอาจเกิดขึ้นเนื่องจากลักษณะกลางสภาพการทำงานหรือการทำงานที่ไม่เหมาะสม ต่อไปนี้เป็นปัญหาที่พบบ่อยและคำแนะนำการบำรุงรักษาซึ่งวิเคราะห์ร่วมกับสถานการณ์อุตสาหกรรมที่แตกต่างกัน:

1. การวินิจฉัยข้อผิดพลาดทั่วไปและการแก้ปัญหา
การรั่วไหลของวาล์วภายในหรือภายนอก
สาเหตุที่เป็นไปได้: การสึกหรอของวงแหวนปิดผนึก (เช่นอุณหภูมิสูงในระยะยาวของ PTFE), ความเสียหายต่อที่นั่งวาล์วและสลักเกลียวหน้าแปลนหลวม

ความแตกต่างของแอปพลิเคชันอุตสาหกรรม:
ยา/เซมิคอนดักเตอร์อิเล็กทรอนิกส์: สื่อที่มีความบริสุทธิ์สูงต้องการการรั่วไหลเป็นศูนย์และวัสดุที่นั่งวาล์วจำเป็นต้องตรวจสอบเป็นประจำ (เช่น ppl polytetrafluoroethylene เสริม ppl)
พลังงานนิวเคลียร์/น้ำเสียอุตสาหกรรม: สื่อการกัดกร่อน (เช่นกรดและอัลคาไล) นั้นง่ายต่อการกัดกร่อนร่างกายของวาล์วและควรใช้วาล์วที่เรียงรายด้วยฟลูออรีนหรือฟลูออรีน

แอคทูเอเตอร์นิวเมติกช้าหรือล้มเหลว
เหตุผลที่เป็นไปได้: ความดันแหล่งอากาศไม่เพียงพอ, ความล้มเหลวของวาล์วโซลินอยด์, การสะสมน้ำในกระบอกสูบ (อากาศอัดไม่แห้ง)

ความแตกต่างของแอปพลิเคชันอุตสาหกรรม:
แสงอาทิตย์/โลหะวิทยา: สภาพแวดล้อมที่อุณหภูมิสูงทำให้น้ำควบแน่นมากขึ้นในท่อส่งอากาศและต้องติดตั้งเครื่องเป่าอากาศ
น้ำดื่มที่ปลอดภัย: สภาพแวดล้อมที่ชื้นอาจทำให้เกิดการกัดกร่อนของแอคทูเอเตอร์และแนะนำระดับการป้องกัน IP67

วาล์วติดอยู่หรือไม่สามารถเปลี่ยนได้
เหตุผลที่เป็นไปได้: การตกผลึกขนาดกลาง (เช่นเกลือในน้ำเสียอุตสาหกรรม) การสะสมของสิ่งเจือปน (เช่นตะกอนในการบำบัดน้ำ) การขาดการบำรุงรักษาระยะยาว

ความแตกต่างของแอปพลิเคชันอุตสาหกรรม:
การบำบัดน้ำอุตสาหกรรม: ล้างโพรงวาล์วเป็นประจำเพื่อป้องกันไม่ให้ฝุ่นละอองปิดกั้น
เซมิคอนดักเตอร์อิเล็กทรอนิกส์: ควรหลีกเลี่ยงการปนเปื้อนของโลหะไอออนในระบบน้ำพิเศษและแนะนำให้ใช้วาล์วที่มีเส้นสายอย่างเต็มที่

2. แนวทางปฏิบัติด้านการบำรุงรักษาเป้าหมาย
การตรวจสอบและทำความสะอาดเป็นประจำ
อุตสาหกรรมน้ำดื่ม/เวชภัณฑ์ที่ปลอดภัย: ถอดชิ้นส่วนและตรวจสอบแมวน้ำทุกไตรมาสเพื่อให้แน่ใจว่าไม่มีแผ่นฟิล์มชีวภาพหรือสารเคมีตกค้าง
เซลล์แสงอาทิตย์/เซมิคอนดักเตอร์: ใช้ไนโตรเจนที่มีความบริสุทธิ์สูงเพื่อล้างสายก๊าซเพื่อป้องกันการปนเปื้อนของอนุภาค

การจัดการหล่อลื่นและการปิดผนึก
พลังงานโลหะ/พลังงานนิวเคลียร์: ใช้จาระบีที่ทนอุณหภูมิสูง (เช่นจาระบีที่ใช้ซิลิโคน) ภายใต้สภาวะอุณหภูมิสูงเพื่อหลีกเลี่ยงแรงเสียดทานแห้ง
น้ำเสียอุตสาหกรรม: ในสภาพแวดล้อมของสื่อกัดกร่อนขอแนะนำให้ใช้การบรรจุกราไฟท์ของ Bellows เพื่อป้องกันการซีลก้านวาล์วสองครั้ง

การบำรุงรักษาระบบนิวเมติก
เป็นเรื่องธรรมดาสำหรับทุกอุตสาหกรรม:
ตรวจสอบแหล่งก๊าซ Triplex (ตัวกรอง, วาล์วลดแรงดัน, ตัวเก็บหมอกน้ำมัน) เพื่อให้แน่ใจว่าแรงดันคงที่ (โดยปกติ 0.4 ~ 0.6mpa)
วาล์วโซลินอยด์และสวิตช์ จำกัด จะต้องกันฝุ่นและกันความชื้นโดยเฉพาะอย่างยิ่งสำหรับสภาพแวดล้อมกลางแจ้งของพืชเซลล์แสงอาทิตย์

3. ข้อควรระวังพิเศษสำหรับอุตสาหกรรม
พลังงานนิวเคลียร์: ต้องปฏิบัติตามมาตรฐาน ASME III หรือ RCC-M และวัสดุร่างกายของวาล์วจะต้องทนต่อการแผ่รังสี (เช่นสแตนเลสคาร์บอนต่ำสุด 316L)
เซมิคอนดักเตอร์อิเล็กทรอนิกส์: การขัดด้วยอิเล็กโทรไลต์ (RA≤0.4μm) ของพื้นผิวของวาล์วสัมผัสกับสื่อเพื่อป้องกันไม่ให้อนุภาคหลุดออก
ยา: ภายใต้เงื่อนไขการฆ่าเชื้อ (SIP/CIP) วาล์วจะต้องทนต่อวัฏจักรไอน้ำอุณหภูมิสูงสูงกว่า 120 ° C.
