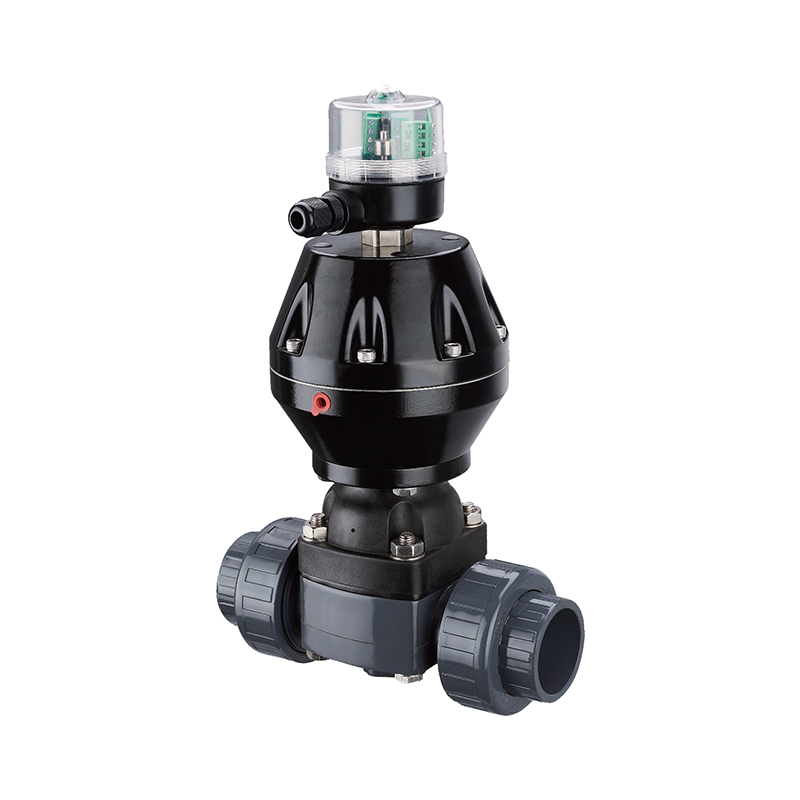

SCH8O/DIN Pneumatic UPVC Double Driven Diaphragm Valve

วาล์วไดอะแฟรมขับเคลื่อนคู่ UPVC แบบนิวแมติกทำจากวัสดุ UPVC มีคุณสมบัติต้านทานการกัดกร่อนและมีน้ำหนักเบา ด้วยการออกแบบระบบขับเคลื่อนสองชั้นที่ทำงานด้วยระบบนิวแมติก วาล์วจึงมีความยืดหยุ่นสูงและเชื่อถือได้ ทำงานโดยอาศัยแรงนิวแมติกและการเคลื่อนที่ในการยกของไดอะแฟรม โดยการควบคุมแหล่งอากาศเพื่อเปลี่ยนความดันในห้องแอร์ ไดอะแฟรมจะเลื่อนขึ้นและลง ทำให้วาล์วเปิดและปิดได้ โดยทั่วไปจะใช้ในการใช้งานที่ต้องการความต้านทานการกัดกร่อนและการควบคุมของเหลว เช่น ในอุตสาหกรรมเคมี ยา และการแปรรูปอาหาร วาล์วมีโครงสร้างที่เรียบง่าย ค่าบำรุงรักษาต่ำ และช่วงการบำรุงรักษาที่ยาวนานขึ้น การควบคุมการไหลที่แม่นยำทำให้เหมาะสำหรับสื่อของเหลวต่างๆ

ติดต่อเรา

ก่อนหน้า：SCH8O/DIN วาล์วไดอะแฟรมหน้าแปลน UPVC แบบนิวเมติก
ต่อไป：SCH8O/DIN UPVC/CPVC วาล์วผีเสื้อไฟฟ้า

พารามิเตอร์ แอปพลิเคชัน มาตรฐานทางเทคนิค

คุณสมบัติของวาล์วไดอะแฟรมสองเส้นทางแบบนิวแมติก ยูพีวีซี คือไดอะแฟรมแยกช่องด้านในของตัววาล์วด้านล่างออกจากช่องด้านในของฝาครอบวาล์วด้านบน เพื่อให้ก้านวาล์ว แผ่นวาล์ว และชิ้นส่วนอื่น ๆ ที่อยู่เหนือไดอะแฟรมจะไม่ถูกกัดกร่อนโดยตัวกลาง และโครงสร้างซีลบรรจุภัณฑ์จะถูกละเว้น และไม่มีการรั่วไหลของสื่อ ฉากกั้นช่องด้านในเป็นไดอะแฟรมที่ทำจากยางหรือพลาสติกที่มีการซีลแบบอ่อนซึ่งมีประสิทธิภาพการซีลที่ดี

ไม่	ชื่อ	วัสดุ
1	ร่างกาย	ยูพีวีซี
2	ไดอะแฟรม	อีพีดีเอ็ม
2ก	คัดลอก	อีพีดีเอ็ม
3	แผ่นดิสก์	ไนโล
4	ปก	ยูพีวีซี
5	ก้าน	2Cr13
6	ก้าน nut	HPb59-1
7	กระบอก	อลูมิเนียมอัลลอยด์
8	หมวก	พลาสติก

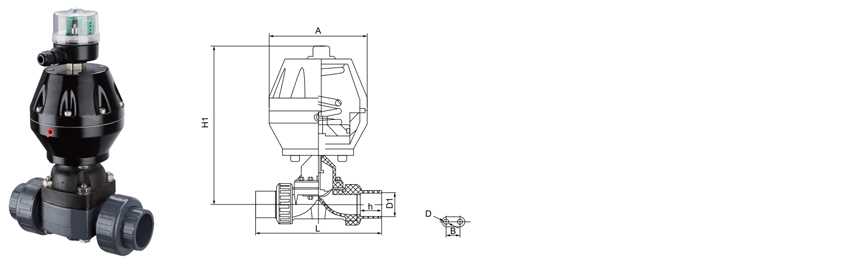

ขนาด/NOM.			dn20	dn25	dn32	dn40	dn50	dn63
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	DN50)
			(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")
ดิน แอนซี่ JIS	PN(เมปาสคาล)		0.6	0.6	0.6	0.6	0.6	0.6
	ขนาด (มม.) มาตรฐาน	L	145	160	175	200	225	272
		D1	20	25	32	40	50	63
		A	110	110	110	110	140	170
	อ้างอิง	H1	195	200	210	228	240	290
	อ้างอิง	W(กก.)	2	2.3	2.5	3	5	8
	D		8	8	8	8	10	10
	B		25	25	25	36	36	45

SCH80 / DIN · ไดอะแฟรม · ไดรฟ์คู่

วาล์วไดอะแฟรมขับเคลื่อนคู่ ยูพีวีซี แบบนิวเมติก

ประเภทฝาย · Packless · การกระตุ้นแบบตีคู่ · PN10

วาล์วไดอะแฟรมขับเคลื่อนคู่ ยูพีวีซี แบบนิวเมติก SCH8O/DIN เป็นวาล์วปิดที่ทำงานด้วยระบบนิวแมติกสำหรับระบบท่ออุตสาหกรรมที่ต้องจัดการกับของเหลวที่มีฤทธิ์กัดกร่อน น้ำบริสุทธิ์พิเศษ และน้ำเสีย ไดอะแฟรมที่ยืดหยุ่นซึ่งยึดระหว่างตัวถังและฝากระโปรงเป็นเพียงสิ่งกีดขวางการเคลื่อนที่เท่านั้น ดังนั้นสื่อจึงไม่สัมผัสกับก้าน ตัวกระตุ้น หรือบรรยากาศ รูปแบบการขับเคลื่อนแบบคู่ใช้หน่วยกระตุ้นแบบนิวแมติกสองตัวบนก้านที่ใช้ร่วมกัน ช่วยให้สามารถขับเคลื่อนตัววาล์วสองตัวจากสัญญาณควบคุมเดียวที่มีจังหวะซิงโครไนซ์ โครงสร้าง UPVC ให้ความทนทานต่อสารเคมีในกรด ด่าง และเกลือ รูปทรงของฝายเป็นทางเดินตรงเมื่อเปิดและปิดเชิงบวกกับของแข็งแขวนลอย

DN15–DN100 ขนาดที่กำหนด

PN10 ระดับความดัน

0–60°ซ บริการยูพีวีซี

4-6 บาร์ การจ่ายอากาศ

การก่อสร้างแบบไร้แพ็ค

ไดอะแฟรมแยกก้านและตัวกระตุ้นออกจากสื่อ ไม่มีการซีลก้านแบบไดนามิก ดังนั้นเส้นทางการปล่อยก๊าซที่หลบหนีผ่านการบรรจุจะถูกลบออกโดยการออกแบบแทนที่จะควบคุมโดยการบำรุงรักษา

ไดรฟ์คู่บนก้านเดียว

ยูนิตกระตุ้นด้วยลมสองตัวมีก้านร่วมกัน ขับเคลื่อนตัววาล์วที่จับคู่กันจากสัญญาณควบคุมเดียว ระยะชักถูกซิงโครไนซ์โดยกลไก ดังนั้นจุดแยกที่จับคู่จึงเปิดและปิดพร้อมกันโดยไม่มีตรรกะแยกกัน

ความทนทานต่อของแข็งเมื่อปิด

รูปทรงของฝายปิดกับอนุภาคแขวนลอยแทนที่จะติดอยู่ระหว่างลูกบอลกับที่นั่ง ทำให้การออกแบบสามารถทำงานได้ในหน้าที่ที่ต้องวางของเหลวที่อยู่ติดกัน ซึ่งที่นั่งที่มีระยะห่างจากพื้นจะทำให้เกิดคะแนนหรือติดขัด

ไดอะแฟรมแบบถอดเปลี่ยนได้ภาคสนาม

ไดอะแฟรมเป็นส่วนประกอบที่สึกหรอซ่อมแซมได้ โดยไม่ต้องถอดตัวถังออกจากท่อ ขอบเขตการปิดเครื่องจำกัดอยู่เพียงการแยกเส้นและการถอดฝากระโปรงออก

การก่อสร้างวาล์ว

วัสดุตัวเครื่อง UPVC

ประเภทของร่างกาย แบบฝายตรง

ตัวเลือกไดอะแฟรม อีพีดีเอ็ม · EPDM ที่ต้องเผชิญกับ PTFE · เอฟเคเอ็ม

การเชื่อมต่อ ซ็อกเก็ต/ช่องเสียบ · หน้าแปลน DIN PN10 · เกลียว

อ้างอิงการออกแบบ ดิน EN 16139 · ISO21787 · มาตรฐาน ASTM D1784

การสั่งงานและการควบคุม

การกำหนดค่าไดรฟ์ ขับเคลื่อนคู่ หน่วยตีคู่

การจ่ายอากาศ 4-6 บาร์, filtered and dry

ฟังก์ชั่น ปกติปิด · เปิดตามปกติ · การแสดงสองครั้ง

อินเตอร์เฟซการควบคุม โซลินอยด์วาล์ว 3/2 หรือ 5/2 ทาง

ข้อเสนอแนะ สวิตช์จำกัดตำแหน่งเป็นตัวเลือก

อุปกรณ์เสริม ตัวควบคุมตัวกรองอากาศ · การแทนที่แบบแมนนวล

เมทริกซ์การเลือกไดอะแฟรม

ไดอะแฟรม ความเหมาะสมของสื่อ เพดานอุณหภูมิ วงจรชีวิต

EPDM กรด ด่าง เกลือ น้ำดื่ม น้ำเสีย 60°ซ สูง

EPDM ที่ต้องเผชิญกับ PTFE กรดแก่ ตัวทำละลาย ตัวกลางที่มีความบริสุทธิ์สูง 60°ซ ปานกลาง

FKM สารออกซิไดซ์, ไฮโดรคาร์บอน, ตัวกลางคลอรีน 60°ซ ปานกลาง

การเลือกไดอะแฟรมจะต้องได้รับการยืนยันโดยเทียบกับตัวกลางในกระบวนการ ความเข้มข้น และอุณหภูมิในการทำงาน ก่อนที่จะปล่อยคำสั่ง เพดานวัสดุของตัวเครื่องควบคุมระดับการประกอบ

ครอบคลุมอุตสาหกรรมและสื่อกระบวนการ

เคมีและโลหะผสม การถ่ายโอนกรดและด่าง สายจ่าย วงจรการดอง การป้อนรีเอเจนต์

ไฟฟ้าโซลาร์เซลล์และลิเธียม การไหลเวียนของอ่างแกะสลัก การถ่ายโอนอิเล็กโทรไลต์ การจัดการน้ำเกลือและสารรีเอเจนต์

นิวเคลียร์และพลังงานเสริม วงจรหล่อเย็นเสริม, น้ำปราศจากแร่ธาตุ, สายฉีดสารเคมี

เซมิคอนดักเตอร์อิเล็กทรอนิกส์ การกระจายน้ำบริสุทธิ์พิเศษ น้ำเกรดอิเล็กทรอนิกส์ การจ่ายน้ำแบบเปียก

อาหารและยา น้ำดื่ม น้ำบริสุทธิ์ แหล่งจ่าย CIP และวงจรส่งคืน

ยานยนต์และน้ำอุตสาหกรรม การล้างชิ้นส่วน การหมุนเวียนสี การวางตัวเป็นกลางของน้ำเสียทางอุตสาหกรรม

ข้อกำหนดในการว่าจ้าง

ตรวจสอบประเภทการเชื่อมต่อของตัวเครื่อง ขนาดที่ระบุ และวัสดุไดอะแฟรมกับไอโซเมตริกของท่อก่อนส่งมอบ
ตรวจสอบความดันอากาศที่ทางเข้าของแอคทูเอเตอร์ภายใต้สภาวะการไหล ช่วงที่ระบุคือ 4-6 บาร์ที่วาล์ว
ติดตั้งโดยให้ก้านวาล์วอยู่ในแนวตั้งหากเป็นไปได้ และยืนยันการวางแนวของฝายที่สัมพันธ์กับทิศทางการไหล
หมุนเวียนตัวเครื่องที่จับคู่ด้วยจังหวะเต็มที่ด้วยระบบนิวแมติก และยืนยันการเคลื่อนไหวที่ซิงโครไนซ์ของก้านที่ใช้ร่วมกัน
ตั้งค่าฟังก์ชันโซลินอยด์วาล์วและยืนยันว่าตำแหน่งที่ล้มเหลวตรงกับข้อกำหนดด้านความปลอดภัยของโรงงาน
บันทึกวันที่ติดตั้งไดอะแฟรมบนแท็กการบำรุงรักษาเพื่อการติดตามอายุการใช้งาน

ขีด จำกัด ของการสมัคร

เพดานบริการตัวถัง UPVC คือ 60°C อย่าให้เกินค่านี้แม้ว่าอัตราไดอะแฟรมจะสูงกว่าก็ตาม
อัตราแรงดันคือ PN10 ที่อุณหภูมิแวดล้อม ลดลงตามกราฟความดัน-อุณหภูมิที่เผยแพร่
ไม่ได้มีไว้สำหรับบริการไอน้ำหรือเพื่อการหมุนเวียนความร้อนอย่างรวดเร็ว
ห้ามใช้กับกรดออกซิไดซ์เข้มข้น เช่น กรดไนตริกที่มีความเข้มข้นเกิน 15% ในตัว UPVC
การจ่ายอากาศ must be dry and oil-free where FKM diaphragms are fitted; lubricated air may affect diaphragm life.
อย่าใช้งานแอคชูเอเตอร์เกินพิกัดที่กำหนด การเดินทางเกินจะบีบอัดไดอะแฟรมกับฝายและทำให้อายุการใช้งานสั้นลง
การติดตั้งภายนอกอาคารจำเป็นต้องมีการป้องกันรังสี UV ของตัวเครื่องหรือการเคลือบป้องกันภายนอก

คำถามการจัดซื้อและวิศวกรรม

การกำหนดค่าแบบขับเคลื่อนคู่หมายถึงอะไรในทางปฏิบัติ?

หน่วยกระตุ้นนิวแมติกสองตัวติดตั้งอยู่บนก้านที่ใช้ร่วมกันและทำงานร่วมกัน โดยขับเคลื่อนตัววาล์วไดอะแฟรมสองตัวจากสัญญาณควบคุมเดียว ใช้ในกรณีที่จุดแยกที่จับคู่ต้องเปิดหรือปิดในการซิงโครไนซ์ เช่น ขาจ่ายและคืนของลูป หรือในกรณีที่จำเป็นต้องปิดซ้ำซ้อนในสายการผลิตเดียว

ข้อมูลใดบ้างที่จำเป็นในการออกใบเสนอราคา?

ระบุขนาดที่กำหนด ประเภทการเชื่อมต่อของตัวถัง วัสดุไดอะแฟรม ความดันอากาศ ตำแหน่งความล้มเหลวที่ต้องการ (ปกติปิด เปิดตามปกติ หรือแสดงสองครั้ง) ตัวกลางและความเข้มข้นของกระบวนการ อุณหภูมิในการทำงาน และกำหนดว่าการจัดเรียงแบบขับเคลื่อนคู่ขับเคลื่อนสองบรรทัดแยกกันหรือสองจุดบนบรรทัดเดียวกัน จำเป็นต้องมีปริมาณและกำหนดการส่งมอบเพื่อการประเมินเชิงพาณิชย์

ควรเปลี่ยนไดอะแฟรมบ่อยแค่ไหน?

ระยะเวลาในการเปลี่ยนขึ้นอยู่กับความถี่ของรอบการทำงาน ความแรงของสื่อ และอุณหภูมิในการทำงาน ในหน้าที่การจ่ายสารเคมีอย่างต่อเนื่อง โดยปกติแล้วช่วงเวลาการเปลี่ยนที่วางแผนไว้จะถูกกำหนดจากข้อมูลอายุวงจรสำหรับสารประกอบไดอะแฟรมเฉพาะ ควรตรวจสอบไดอะแฟรมในแต่ละช่วงเวลาการบำรุงรักษาตามกำหนดการ โดยไม่คำนึงถึงจำนวนรอบ และเปลี่ยนใหม่หากมองเห็นการเสียรูป บวม หรือสูญเสียการปิดผนึกที่ฝาย

มีใบรับรองวัสดุและการทดสอบให้มาหรือไม่

มีการออกใบรับรองความสอดคล้องตามมาตรฐาน ดิน EN 16139, ISO 21787 และ ASTM D1784 รายงานวัสดุระดับแบตช์ บันทึกการทดสอบเปลือกและซีล และเอกสารทดสอบฟังก์ชันแอคชูเอเตอร์มีให้บริการตามคำขอสำหรับแพ็คเกจเอกสารประกอบโครงการ

สามารถจ่ายวาล์วให้กับสารแขวนลอยหรือสารที่มีของแข็งได้หรือไม่

การออกแบบไดอะแฟรมแบบฝายทนทานต่อของแข็งแขวนลอยได้ดีกว่าแบบลูกบอลหรือแบบผีเสื้อ เนื่องจากการปิดไม่ได้ขึ้นอยู่กับเบาะนั่งที่มีระยะปิด อย่างไรก็ตาม สารกัดกร่อนจะเร่งให้เกิดการสึกหรอของไดอะแฟรม สำหรับสื่อที่มีปริมาณการเสียดสีสูง ให้ระบุคอมปาวน์ไดอะแฟรมเสริมแรง และลดระยะเวลาการเปลี่ยนที่วางแผนไว้ ปรึกษาโรงงานเกี่ยวกับการกระจายขนาดอนุภาคและความเข้มข้นของของแข็งเพื่อขอคำแนะนำเฉพาะเจาะจง

จัดทำขึ้นสำหรับการบูรณาการ OEM การจัดซื้อโครงการ EPC และโปรแกรมระบบอัตโนมัติของโรงงานในภาคส่วนเคมี โลหะวิทยา ไฟฟ้าโซลาร์เซลล์ นิวเคลียร์ ลิเธียม เซมิคอนดักเตอร์อิเล็กทรอนิกส์ อาหาร ยา ยานยนต์ และการบำบัดน้ำอุตสาหกรรม สื่อที่ครอบคลุมรวมถึงของเหลวที่เป็นกรดและด่าง น้ำบริสุทธิ์พิเศษ น้ำดื่ม น้ำเกรดอิเล็กทรอนิกส์ และน้ำเสียอุตสาหกรรม

บริษัท

Zheyi Pipeline (Wuhan) Co. , Ltd.

ZHEYI Group ใช่ จีน SCH8O/DIN Pneumatic UPVC Double Driven Diaphragm Valve สำหรับอุตสาหกรรมอาหาร/ยานยนต์/อิเล็กทรอนิกส์ ผู้จัดหา และ สั่งทำเอง SCH8O/DIN Pneumatic UPVC Double Driven Diaphragm Valve สำหรับอุตสาหกรรมอาหาร/ยานยนต์/อิเล็กทรอนิกส์ โรงงาน. บริษัทของเราก่อตั้งขึ้นในปี 2550 โดยมุ่งเน้นที่การวิจัยและพัฒนา การผลิต การขายและการบริการท่ออุตสาหกรรม CPVC และ UPVC บริษัทได้รับการรับรองมากมาย รวมถึงใบอนุญาตการผลิตอุปกรณ์พิเศษ ใบอนุญาตสุขอนามัยผลิตภัณฑ์ที่เกี่ยวข้องกับน้ำของมณฑลเจ้อเจียง ใบรับรองระบบการจัดการคุณภาพ IS09001 ใบรับรองระบบการจัดการสิ่งแวดล้อม IS014001 และใบรับรองระบบการจัดการอาชีวอนามัยและความปลอดภัย IS045001 บริษัทมีสิทธิในทรัพย์สินทางปัญญาอิสระมากกว่า 50 รายการ และสิทธิในการนำเข้าและส่งออกที่ดำเนินการเอง เพื่อจัดหาผลิตภัณฑ์ที่หลากหลายและบริการที่ดีกว่า บริษัทได้นำเทคโนโลยีขั้นสูง อุปกรณ์เครื่องมือ และวัตถุดิบและระบบการจัดการที่ไม่ซ้ำใครจากเยอรมนีและสหรัฐอเมริกามาใช้ ในช่วงหลายปีที่ผ่านมา ผลิตภัณฑ์ของเราถูกนำมาใช้กันอย่างแพร่หลายในการขนส่งทางท่อของของเหลวที่เป็นกรดและด่าง น้ำบริสุทธิ์พิเศษ น้ำดื่ม น้ำบริสุทธิ์ระดับอิเล็กทรอนิกส์ และน้ำเสียอุตสาหกรรมในอุตสาหกรรมเคมี โลหะวิทยา โฟโตวอลตาอิก พลังงานนิวเคลียร์ แบตเตอรี่ลิเธียม เซมิคอนดักเตอร์อิเล็กทรอนิกส์ อาหาร ยา ยานยนต์ การบำบัดน้ำในอุตสาหกรรม และอุตสาหกรรมอื่นๆ ในปัจจุบัน กลุ่ม ZHEYI ได้ก่อตั้งบริษัทขายมากกว่า 30 แห่งทั่วประเทศ และผลิตภัณฑ์ทุกประเภทถูกส่งออกไปยังยุโรป อเมริกา เอเชียตะวันออกเฉียงใต้ และประเทศและภูมิภาคอื่น ๆ และได้รับความนิยมอย่างมากจากลูกค้าในและต่างประเทศ

ใบรับรองเกียรติยศ

ข่าว

วาล์ว UPVC และ CPVC: ควบคุมการไหลได้ดีขึ้นในสายการผลิตเคมี
Nov 03,2026
สัญญาณแรกที่บ่งบอกว่าสายเคมีสูญเสียการควบคุมนั้นแทบจะไม่ใช่ว่าท่อจะแตก เป็นวาล์วที่ยังหมุนแต่ไม่ปิดอีกต่อไป หรือมือจับที่ตอนนี้ต้องใช้สองมือในการขยับ บนสายส่งกรดไฮโดรคลอริกที่อุณหภูมิ 55 °C บอลวาล์วเหล...
เรียนรู้เพิ่มเติม
ผู้ผลิตอุปกรณ์ CPVC มั่นใจในคุณภาพได้อย่างไร: กระบวนการ กา...
Oct 30,2026
ข้อต่อคลอรีนโพลิไวนิลคลอไรด์ (CPVC) ที่ผ่านการตรวจสอบด้วยสายตายังคงสามารถใช้งานไม่ได้ในสายเคมีร้อนสายแรก หากสารประกอบเสื่อมสภาพในระหว่างการขึ้นรูป หากความลึกของช่องรับสัมผัสต่ำกว่าค่าต่ำสุด หรือหากล็อตไม่เคยได้รับก...
เรียนรู้เพิ่มเติม
Threaded vs Socket Schedule 80 CPVC Fittings: ข้อต่อใดที่ช...
Oct 28,2026
เธรดหรือซ็อกเก็ต: สองวิธีในการเข้าร่วมกำหนดการ 80 CPVC คำถามมักจะปรากฏขึ้นหลังจากตั้งค่าข้อมูลจำเพาะของไปป์แล้ว วิศวกรโรงงานหรือหัวหน้างานบำรุงรักษาเลือก Schedule 80 CPVC สำหรับการทนทานต่อสารเคมีและความสามารถ...
เรียนรู้เพิ่มเติม

ฝากข้อความ

การควบคุมคุณภาพอย่างเข้มงวด

กลุ่ม ZHEYI ยึดมั่นในหลักการ "คุณภาพต้องมาก่อน" โดยนำอุปกรณ์ที่ทันสมัยระดับสากลและวัตถุดิบคุณภาพสูงมาใช้ ควบคุมทุกขั้นตอนการผลิตอย่างเคร่งครัด และมุ่งมั่นที่จะจัดหาผลิตภัณฑ์ท่อที่มีประสิทธิภาพเป็นเลิศและรูปลักษณ์ที่สวยงาม

บริษัทใช้อุปกรณ์การผลิตที่ทันสมัยที่สุดและวัสดุคุณภาพสูง รวมถึง Sekisui ของญี่ปุ่นและ Lubrizol ของสหรัฐอเมริกา "ZHEYI" ผสมผสานเทคโนโลยีการผลิตที่ประณีตเข้ากับการจัดการระดับมืออาชีพได้อย่างลงตัว และผลิตภัณฑ์แต่ละชิ้นผ่านการควบคุมคุณภาพที่เข้มงวด ตั้งแต่การผลิต การตรวจสอบ ไปจนถึงการจัดส่งขั้นสุดท้าย ช่วยให้มั่นใจได้ว่ารูปลักษณ์และฟังก์ชันการใช้งานจะผสมผสานกันอย่างลงตัว
การทดสอบประสิทธิภาพความแม่นยำ

ที่ ZHEYI ผลิตภัณฑ์ทุกชิ้นได้รับการประดิษฐ์ขึ้นอย่างพิถีพิถัน ไม่เพียงแต่เน้นที่การออกแบบที่สวยงามเท่านั้น แต่ยังมุ่งมั่นในคุณภาพที่เป็นเลิศอีกด้วย การทดสอบประสิทธิภาพที่เข้มงวดช่วยให้มั่นใจได้ว่าผลิตภัณฑ์จะคงความเสถียรและความทนทานได้แม้จะอยู่ภายใต้สภาวะที่รุนแรง:

● การทดสอบความหนาแน่น: วัดความหนาแน่นของวัสดุเพื่อให้แน่ใจว่าโครงสร้างมีความสม่ำเสมอและมีเสถียรภาพ
● การทดสอบอุณหภูมิการอ่อนตัวของ Vicat: ประเมินระดับการอ่อนตัวของวัสดุภายใต้สภาวะอุณหภูมิสูง เพื่อให้แน่ใจว่าผลิตภัณฑ์มีความสามารถที่จะต้านทานการเสียรูปได้ในสภาพแวดล้อมต่างๆ
● การทดสอบเตาอบ: จำลองความทนทานความร้อนในระยะยาวและตรวจสอบความสามารถของผลิตภัณฑ์ในการทนต่ออุณหภูมิสูงได้เป็นเวลานาน
● การทดสอบไฮโดรสแตติก: ประเมินความแข็งแรงของท่อภายใต้สภาวะแรงดันสูงเพื่อให้แน่ใจถึงความปลอดภัยและความน่าเชื่อถือของผลิตภัณฑ์
● การทดสอบแรงกระแทกด้วยค้อนหล่น: ทดสอบความต้านทานแรงกระแทกของผลิตภัณฑ์ระหว่างการขนส่ง การติดตั้ง และการใช้งานในชีวิตประจำวัน

SCH8O/DIN Pneumatic UPVC Double Driven Diaphragm Valve ความรู้ด้านอุตสาหกรรม

วิธีการเลือก วาล์วไดอะแฟรม UPVC แบบนิวแมติก ในอุตสาหกรรมการปกป้องสารเคมีและสิ่งแวดล้อม?

วาล์วไดอะแฟรมไดรฟ์คู่ UPVC แบบนิวแมติกถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมเคมี การปกป้องสิ่งแวดล้อม และอุตสาหกรรมที่มีความต้องการสูงจำนวนมาก เนื่องจากมีความทนทานต่อการกัดกร่อนได้ดีเยี่ยม การปิดผนึกที่เชื่อถือได้ และมีน้ำหนักเบา ต่อไปนี้คือจุดเลือกและการวิเคราะห์สถานการณ์ทั่วไปของอุตสาหกรรมต่างๆ:

1. น้ำดื่มสะอาดและน้ำดื่ม
จุดเลือก: ตัววาล์วต้องเป็นไปตามมาตรฐานสุขอนามัยเกรดอาหาร (เช่น FDA, การรับรอง NSF) เพื่อให้แน่ใจว่าไม่มีการตกตะกอนของโลหะหนัก การออกแบบดูอัลไดรฟ์สามารถป้องกันการปนเปื้อนจากการไหลย้อนกลับปานกลาง
สถานการณ์การใช้งาน: ระบบฆ่าเชื้อโรคในพืชน้ำ, ท่อส่งน้ำบริสุทธิ์, เครือข่ายน้ำประปาชุมชน

2. อุตสาหกรรมโลหะวิทยา (Metallurgy)
จุดคัดเลือก: UPVC จำเป็นต้องทนต่อน้ำเสียจากการถลุงที่เป็นกรด/ด่าง (เช่น กรดซัลฟูริก ตัวกลางของกรดไฮโดรฟลูออริก) ตัวขับเคลื่อนแบบนิวแมติกเหมาะสำหรับการควบคุมระยะไกลของกระบวนการเวิร์กช็อปที่มีอุณหภูมิสูง
สถานการณ์การใช้งาน: การบำบัดของเหลวเสียจากสายการดอง, การชุบน้ำเสียด้วยไฟฟ้า, การถลุงระบบหมุนเวียนน้ำหล่อเย็น

3. ไฟฟ้าโซลาร์เซลล์และเซมิคอนดักเตอร์อิเล็กทรอนิกส์
จุดเลือก: ข้อกำหนดความบริสุทธิ์สูงเป็นพิเศษ วาล์วจะต้องไม่หลุดออกจากอนุภาค ความต้านทานต่อกรดไฮโดรฟลูออริกของ UPVC เหมาะสำหรับกระบวนการทำความสะอาดแผ่นเวเฟอร์
สถานการณ์การใช้งาน: การควบคุมของเหลวเสียจากการกัดกรดซิลิคอนด้วยเซลล์แสงอาทิตย์, การขนส่งน้ำบริสุทธิ์พิเศษของเซมิคอนดักเตอร์, สายการแกะสลักแผงวงจร PCB

4. พลังงานนิวเคลียร์
จุดคัดเลือก: ต้องผ่านการทดสอบวัสดุที่ทนต่อรังสี โครงสร้างไดรฟ์คู่ทำให้มั่นใจได้ว่าของเหลวเสียจากนิวเคลียร์จะรั่วไหลเป็นศูนย์ และตัวกระตุ้นแบบนิวแมติกต้องมีใบรับรองการป้องกันการระเบิด
สถานการณ์การใช้งาน: การบำบัดน้ำเสียกัมมันตรังสีระดับต่ำ ท่อส่งน้ำหล่อเย็น ระบบแปรรูปเชื้อเพลิงนิวเคลียร์

5. ยารักษาโรค
จุดเลือก: ผนังด้านในของตัววาล์วเรียบและไม่มีมุมตายเพื่อหลีกเลี่ยงการเจริญเติบโตของจุลินทรีย์ UPVC เข้ากันได้กับเอทานอล โซเดียมคลอไรด์ และสารอื่นๆ
สถานการณ์การใช้งาน: ระบบน้ำบริสุทธิ์ทางเภสัชกรรม, สายการบรรจุปลอดเชื้อ, ท่อ CIP (การทำความสะอาดแบบอยู่กับที่)

6. การบำบัดน้ำอุตสาหกรรมและน้ำเสีย
จุดเลือก: สำหรับน้ำเสียที่มีคลอรีน เกลือสูง หรือตัวทำละลายอินทรีย์ จำเป็นต้องเลือกตัววาล์ว UPVC ที่หนาขึ้น การควบคุมด้วยลมสามารถเชื่อมโยงกับ PLC เพื่อให้ได้การจ่ายสารอัตโนมัติ
สถานการณ์การใช้งาน: น้ำเสียจากการกำจัดซัลเฟอร์ในโรงไฟฟ้า ถังปรับสภาพเป็นกลางในโรงงานปิโตรเคมี และการปล่อยน้ำเสียด้วยสีย้อมในอุตสาหกรรมการพิมพ์และการย้อมสี

คำแนะนำการเลือกทั่วไป
สารกัดกร่อน: ยืนยันความทนทานต่อสารเคมีของ UPVC (เช่น กรดไฮโดรคลอริก โซเดียมไฮโปคลอไรต์ ฯลฯ)
ปริมาณอนุภาค: ขอแนะนำให้เพิ่มฟังก์ชันการชะล้างช่องวาล์วสำหรับของเหลวที่มีปริมาณของแข็งสูง
ข้อกำหนดของระบบอัตโนมัติ: จัดลำดับความสำคัญของการใช้ตัวกำหนดตำแหน่งอัจฉริยะเพื่อปรับให้เข้ากับการรวมระบบ DCS/SCADA
