สั่งทำเอง SCH8O/DIN UPVC/CPVC บอลวาล์วหน้าแปลนชิ้นเดียว สำหรับอุตสาหกรรมอาหาร/ยานยนต์/อิเล็กทรอนิกส์

SCH8O/DIN UPVC/CPVC บอลวาล์วหน้าแปลนชิ้นเดียว

ติดต่อเรา

ก่อนหน้า：SCH8O/DIN UPVC/CPVC วาล์วไดอะแฟรมหน้าแปลน
ต่อไป：ไม่มีสินค้าถัดไป

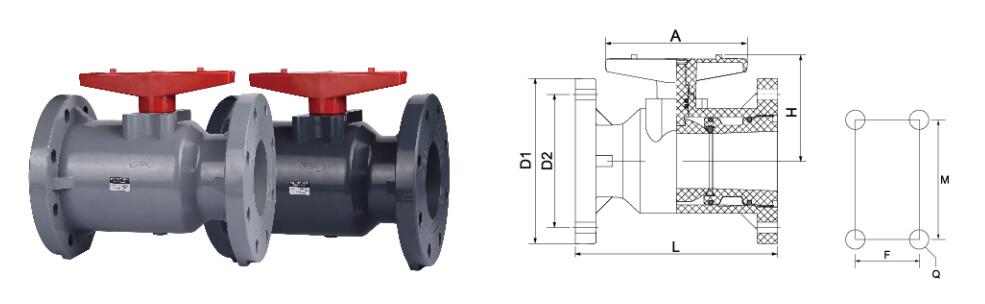

พารามิเตอร์ แอปพลิเคชัน มาตรฐานทางเทคนิค

ขนาด/NOม.		dn20	dn25 d32 d40			dn50	dn63	dn75	dn90	dn110	dn140 dn160
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")
D1	ดิน	105	105	115	140	145	165	180	195	220	250	285
	แอนซี่	89	98	108	117	128	155	178	192	229	254	284
	JIS	70	75	90	100	105	120	140	150	175	210	240
D2	ดิน	65	75	85	100	110	125	145	160	180	210	240
	แอนซี่	61	70	79	89	98	121	140	152	191	216	241
	JIS	31	35	42.5	48.5	61	73	90	105	132	158	186
	ดิน	4-Φ14	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ18
N-Φ	แอนซี่	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22
	JIS	4-Φ15	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23
ล		120	120	150	160	167	178	220	250	282	360	405
ก		85	90	105	115	125	137	155	176	206	345	345
ฮ		58.2	58.2	65	85	88	98	111	128	139	195	208
เอฟ		หนึ่ง	หนึ่ง	หนึ่ง	หนึ่ง	หนึ่ง	หนึ่ง	45	45	49	49	49
M		33	33	40	52	52	70	84	84	121	121	121
ถาม		2×M6	2×M6	2×M6	2×M8	2×M8	2×M8	4×M10	4×M10	4×M10	4×M10	4×M10

แนะนำผลิตภัณฑ์

บอลวาล์วหน้าแปลนชิ้นเดียว SCH8O/DIN ยูพีวีซี/ซีพีวีซี เป็นอุปกรณ์ปิดเทอร์โมพลาสติกที่ได้รับการออกแบบทางวิศวกรรม ซึ่งออกแบบมาสำหรับการขนส่งสารเคมีในเชิงรุกและระบบน้ำที่มีความบริสุทธิ์สูง ชุดวาล์วนี้สร้างจากโพลีไวนิลคลอไรด์ (ยูพีวีซี) แบบไม่เป็นพลาสติกหรือโพลีไวนิลคลอไรด์แบบคลอรีน (ซีพีวีซี) โดยมีโครงสร้างเป็นเสาหินซึ่งมีการหล่อหน้าแปลนเข้ากับตัวเรือนวาล์ว โครงสร้างชิ้นเดียวนี้ช่วยลดการเชื่อมต่อข้อต่อแบบดั้งเดิมระหว่างตัวถังและหน้าแปลนท้าย ช่วยลดเส้นทางการรั่วไหลที่อาจเกิดขึ้นในการใช้งานที่สำคัญ การออกแบบบอลพอร์ตเต็มรูปแบบให้การไหลที่ไม่จำกัดเมื่อเปิด และวัสดุที่นั่ง PTFE หรือ EPDM ช่วยให้มั่นใจได้ว่ามีการปิดผนึกด้วยฟองอากาศกับตัวกลางหลายชนิด รวมถึงกรด ด่าง ตัวทำละลาย และน้ำบริสุทธิ์พิเศษ วาล์วนี้เป็นไปตามรูปแบบการเจาะหน้าแปลนมาตรฐาน DIN ช่วยให้สามารถรวมเข้ากับเครือข่ายท่อตามข้อกำหนดของยุโรปได้โดยตรงโดยไม่ต้องใช้อะแดปเตอร์แบบกำหนดเอง

ข้อดีหลัก

ความสมบูรณ์ของร่างกายเสาหิน

การขึ้นรูปแบบแปลนต่อตัวถังชิ้นเดียวช่วยขจัดข้อต่อที่ปะเก็นระหว่างการเชื่อมต่อปลายและตัวเครื่อง ช่วยลดจุดบำรุงรักษาและการรั่วไหลที่อาจเกิดขึ้น

ความเข้ากันได้ของวัสดุแบบคู่

โครงสร้าง ยูพีวีซี ทนต่อสารเคมีทั่วไปที่อุณหภูมิ 0-60°C; ตัว ซีพีวีซี สำหรับตัวกลางคลอรีนและอุณหภูมิสูงถึง 93°C

บูรณาการมาตรฐาน DIN

รูปแบบการเจาะหน้าแปลนเป็นไปตามมาตรฐาน DIN PN10/16 ช่วยให้สามารถถอดเปลี่ยนหรือติดตั้งใหม่ได้โดยไม่ต้องใช้อะแดปเตอร์หน้าแปลนแบบกำหนดเอง

เส้นทางการไหลของพอร์ตแบบเต็ม

เส้นผ่านศูนย์กลางของรูบอลตรงกับขนาดท่อที่ระบุ ช่วยรักษาความเร็วของเส้นและลดแรงดันตกคร่อมเมื่อเทียบกับวาล์วแบบลดพอร์ต

ลักษณะผลิตภัณฑ์

วัสดุตัวเครื่อง: UPVC (ประเภท 1 เกรด 1) หรือ ซีพีวีซี (ต่อ ASTM D1784)
ประเภทการเชื่อมต่อ: หน้าแปลนขึ้นรูปชิ้นเดียว DIN 2501 PN10/16
วัสดุที่นั่ง: PTFE (มาตรฐาน) หรือ EPDM (สำหรับน้ำและสารเคมีอ่อน)
วัสดุลูก: ทองเหลืองชุบโครเมียม (UPVC) หรือ CPVC แข็ง (ตัว CPVC)
ซีลก้าน: การกำหนดค่าโอริงคู่พร้อมต่อมที่ปรับได้ภายนอก

ประเภทมือจับ: มือจับก้านโยกเคลื่อนที่ได้ 90 องศา ล็อคได้ในตำแหน่งเปิดและปิด
ระดับความดัน: PN10 สำหรับ UPVC (0-50°C); PN16 สำหรับ CPVC (0-50°C)
ช่วงอุณหภูมิ: UPVC 0°C ถึง 60°C; CPVC 0°C ถึง 93°C
บริการสูญญากาศ: เหมาะสำหรับแรงดันสัมบูรณ์ 0.5 บาร์ ที่อุณหภูมิ 20°C
สี: สีเทาอ่อน (RAL 7032) สำหรับ UPVC; สีเทาอ่อนหรือสีขาวนวลสำหรับ CPVC

กรดไฮโดรคลอริก (≤30%) UPVC CPVC

กรดซัลฟูริก (≤50%) จำกัด CPVC

โซเดียมไฮดรอกไซด์ (≤30%) UPVC CPVC

น้ำปราศจากไอออน / น้ำบริสุทธิ์พิเศษ UPVC CPVC

ตัวทำละลายคลอรีน ไม่แนะนำ จำกัด

ข้อมูลจำเพาะทางเทคนิค

ข้อมูลมิติ

เส้นผ่านศูนย์กลางที่กำหนด (DN) DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100

มิติการเผชิญหน้า DIN EN 558 ซีรีส์ 1 (ซีรีส์พื้นฐาน 27)

มาตรฐานการเจาะหน้าแปลน ดิน 2501 PN10 (DN15-100) / PN16 (DN15-100)

ความดันและอุณหภูมิ

แรงดันทดสอบเชลล์ 1.5 × PN (สูงสุด 22.5 บาร์สำหรับตัวเครื่อง PN16)

ความดันทดสอบซีล (ต่ำ) 1.1 × PN (อากาศหรือน้ำ)

ความดันทดสอบซีล (สูง) 1.5 × PN (น้ำเท่านั้น)

ช่วงอุณหภูมิ (UPVC) 0°ซ ถึง 60°ซ

ช่วงอุณหภูมิ (CPVC) 0°ซ ถึง 93°ซ

ข้อมูลการดำเนินงาน

ค่าแรงบิด (สูงสุด) 12 นิวตันเมตร สำหรับ DN15-DN50; 20 นิวตันเมตร สำหรับ DN65-DN100

ความเข้ากันได้ของช่วง pH ยูพีวีซี: 2-12; ซีพีวีซี: 1-14

บริการดูดฝุ่น 0.5 บาร์สัมบูรณ์ที่ 20°C

ลักษณะการไหล พอร์ตเต็ม Cv = DN² × 0.035 (โดยประมาณ)

สถานการณ์การใช้งาน

ซีรีส์วาล์วนี้ใช้กับระบบขนถ่ายของเหลวทางอุตสาหกรรมหลายระบบที่ต้องการความต้านทานการกัดกร่อนและการควบคุมการปนเปื้อน การใช้งานเฉพาะได้แก่:

สถานีจ่ายสารเคมี เส้นดองโลหะ การกัดแบบเปียกด้วยไฟฟ้าโซลาร์เซลล์ การระบายความร้อนเสริมด้วยนิวเคลียร์ การแปรรูปน้ำเกลือลิเธียม ม้านั่งเปียกสารกึ่งตัวนำ น้ำเกรดอิเล็กทรอนิกส์ (18.2 MΩ·cm) เส้นส่งคืนอาหาร CIP ระบบ WFI ทางเภสัชกรรม การไหลเวียนของ e-coat ของยานยนต์ การวางตัวเป็นกลางของน้ำเสียทางอุตสาหกรรม ลูปขัดน้ำบริสุทธิ์พิเศษ

ความเข้ากันได้ของตัวกลางประกอบด้วยกรดไฮโดรคลอริก (สูงถึง 30%), กรดซัลฟูริก (สูงถึง 50% ที่ 25°C), โซเดียมไฮดรอกไซด์ (สูงถึง 30%), โซเดียมไฮโปคลอไรต์ (สูงถึง 12% สำหรับ CPVC), น้ำปราศจากไอออน และน้ำในกระบวนการทางอุตสาหกรรมที่มีของแข็งแขวนลอยต่ำกว่า 200 μm

ปัญหาทั่วไปและแนวทางแก้ไข

ปัญหา: ความต้านทานการหมุนของด้ามจับเพิ่มขึ้นหลังจากการหมุนเวียนตามความร้อน

ที่นั่ง PTFE มีการเปลี่ยนแปลงมิติที่อุณหภูมิสุดขั้ว หมุนวาล์วให้เปิดและปิดจนสุดสามครั้งโดยไม่มีแรงดัน หากยังมีแรงต้านอยู่ ให้คลายน็อตก้านต่อมออก 1/4 รอบ อย่าใช้น้ำมันหล่อลื่นที่มีส่วนผสมของปิโตรเลียม เนื่องจากจะทำให้ซีลรอง EPDM เสื่อมสภาพ

ปัญหา: มองเห็นรอยร้องไห้ที่ส่วนต่อประสานปะเก็นหน้าแปลน

หน้าแปลนเทอร์โมพลาสติกจะคลายตัวเมื่อเวลาผ่านไป ช่วยลดค่าพรีโหลดของโบลต์ ขันน็อตหน้าแปลนให้เป็น 15 Nm สำหรับ DN50 และต่ำกว่า, 20 Nm สำหรับ DN65 และสูงกว่าโดยใช้ประแจทอร์ค ใช้เฉพาะปะเก็น EPDM หรือ PTFE เต็มหน้าเท่านั้น ห้ามใช้ปะเก็นแบบมีเกลียวหรือแบบโลหะ

ปัญหา: สื่อรั่วไหลผ่านบอลในตำแหน่งปิด

ตรวจสอบการสึกหรอของเบาะนั่งโดยการถอดวาล์วออกจากท่อ และตรวจสอบที่นั่ง PTFE ว่ามีรอยคะแนนหรือการเสียรูป เปลี่ยนเบาะนั่งหากสวมใส่ที่มีความลึกเกิน 0.5 มม. สำหรับวาล์ว CPVC ที่ใช้จัดการตัวทำละลาย (อะซิโตน, MEK) ให้อัปเกรดเป็นที่นั่ง PVDF เนื่องจาก PTFE จะพองตัวในตัวกลางเหล่านี้

ปัญหา: การแคร็กบริเวณใกล้รูสลักของหน้าแปลน

แรงบิดเกินเป็นสาเหตุหลัก แรงบิดสูงสุดที่แนะนำสำหรับหน้าแปลน UPVC คือ 12 Nm สำหรับ DN15-DN50, 18 Nm สำหรับ DN65-DN100 สำหรับ CPVC ค่าอาจเพิ่มขึ้น 20% แต่ให้ตรวจสอบกับคู่มือการติดตั้ง เปลี่ยนตัวที่ร้าวทันที ห้ามซ่อมแซมด้วยกาว

หมายเหตุการติดตั้ง

รองรับท่ออย่างอิสระทั้งสองด้านของตัววาล์ว
อย่าใช้วาล์วเพื่อแก้ไขการวางแนวท่อที่เกิน 1 มม. ต่อเมตร
ใช้เทป PTFE หรือสารเคลือบหลุมร่องฟันแบบไม่ใช้ออกซิเจนกับโบลท์หน้าแปลนเท่านั้น ไม่ใช้บนพื้นผิวปะเก็น
สำหรับการติดตั้งภายนอกอาคารที่โดนรังสียูวี ให้ระบุ UPVC ด้วยสารเติมแต่งคาร์บอนแบล็ค หรือใช้การเคลือบป้องกันรังสียูวี
ไม่เกิน 1.5 × PN ในระหว่างการทดสอบอุทกสถิตโดยปิดวาล์ว
การติดตั้งแอคชูเอเตอร์ต้องมีการตรวจสอบแรงบิดของก้าน ใช้ขายึดเท่านั้น

ข้อจำกัดที่สำคัญ

ห้ามใช้กับอากาศอัดหรือก๊าซที่มีความสูงเกิน 2 บาร์โดยไม่มีมาตรการด้านความปลอดภัย
ไม่เหมาะสำหรับกรดออกซิไดซ์ (กรดไนตริกมากกว่า 10%, กรดโครมิก) ด้วยตัว UPVC
หลีกเลี่ยงแรงดันไฟกระชากฉับพลันที่เกินแรงดันใช้งาน 2 เท่าต่อวินาที
ห้ามติดตั้งในระบบที่มีรอบการฆ่าเชื้อด้วยไอน้ำสูงกว่า 100°C
บริการดูดฝุ่นต้องได้รับการสนับสนุนอย่างเต็มที่ ไม่เกิน 0.5 บาร์แน่นอน
