SCH8O/DIN UPVC/CPVC วาล์วไดอะแฟรมหน้าแปลน

วาล์วไดอะแฟรมหน้าแปลน UPVC/CPVC เป็นอุปกรณ์ควบคุมของเหลวที่ออกแบบมาเพื่อจัดการของเหลวและก๊าซที่มีฤทธิ์กัดกร่อน เหมาะสำหรับอุตสาหกรรมต่างๆ เช่น การแปรรูปทางเคมี การบำบัดน้ำเสีย และการแปรรูปอาหาร

โครงสร้างที่เป็นเอกลักษณ์ของวาล์วไดอะแฟรมแบบหน้าแปลนให้ประสิทธิภาพการซีลระหว่างการเปิดและปิด ป้องกันการรั่วไหลได้อย่างมีประสิทธิภาพ การออกแบบนี้ช่วยให้มั่นใจในการขนส่งของเหลวอย่างปลอดภัยและยืดอายุการใช้งานของวาล์ว วาล์วนี้ใช้งานง่าย ช่วยให้ผู้ใช้ควบคุมการไหลได้อย่างง่ายดายด้วยวิธีแบบแมนนวลหรือแบบนิวแมติก เพื่อตอบสนองความต้องการของสภาพการทำงานที่แตกต่างกัน

วาล์วไดอะแฟรมหน้าแปลน UPVC/CPVC ของเรายังมีคุณสมบัติต้านทานการสึกหรอและต้านทานการเสื่อมสภาพอีกด้วย มีการใช้กันอย่างแพร่หลายในด้านต่างๆ เช่น กระบวนการทางเคมี การบำบัดน้ำเสีย และการชลประทานทางการเกษตร

ติดต่อเรา

ก่อนหน้า：SCH8O/DIN UPVC/CPVC ยูเนี่ยนไดอะแฟรมวาล์ว
ต่อไป：SCH8O/DIN UPVC/CPVC บอลวาล์วหน้าแปลนชิ้นเดียว

พารามิเตอร์ แอปพลิเคชัน มาตรฐานทางเทคนิค

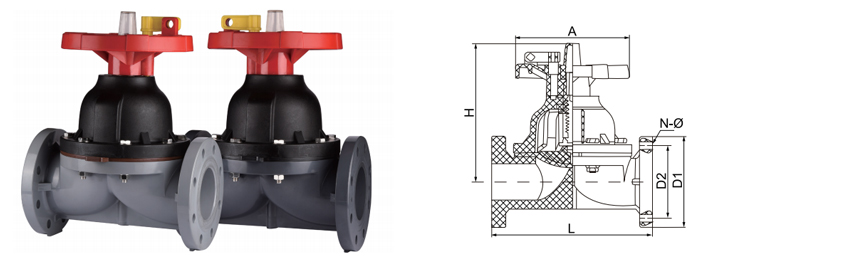

ขนาด/NOM.		dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140
		(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)
		(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")
D1	ดิน	115	140	150	165	185	200	220	254
	แอนซี่	108	117	128	155	178	192	229	254
	JIS	90	100	105	120	140	150	175	210
D2	ดิน	85	100	110	125	145	160	180	210
	แอนซี่	79	89	98	121	140	152	191	216
	JIS	42.5	48.5	61	73	90	105	132	158
N-Φ	ดิน	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18
	แอนซี่	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22
	JIS	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23
ล		145	160	180	210	250	300	350	400
ก		87	100	117	137	178	214	265	265
H		115	132	148	175	235	305	350	356

มาตรฐาน DIN · โครงสร้างชิ้นเดียว

SCH8O/DIN UPVC/CPVC หน้าแปลนวาล์วไดอะแฟรม

ออกแบบมาเพื่อการแยกของเหลวที่มีฤทธิ์กัดกร่อนและมีความบริสุทธิ์สูง ตัวหน้าแปลนชิ้นเดียวพร้อมกลไกการปิดผนึกไดอะแฟรมช่วยลดการรั่วซึมของบรรจุภัณฑ์และให้การปิดปิดที่แน่นหนา

DN15-DN100

ช่วงขนาด

PN10 / PN16

ระดับความดัน

-20°ซ ถึง 120°ซ

อุณหภูมิซีพีวีซี

ยูพีวีซี/ซีพีวีซี

วัสดุตัวเครื่อง

◆ ระบบวัสดุ

ตัวยูพีวีซี 0-60°C · pH 2-12 · กรดทั่วไป, ด่าง, น้ำบริสุทธิ์พิเศษ

ตัวซีพีวีซี 0-93°C · pH 1-14 · อุณหภูมิที่สูงขึ้น ตัวกลางคลอรีน

ตัวเลือกไดอะแฟรม EPDM · PTFE · FKM · ไฮปาลอน

ปลายหน้าแปลนชิ้นเดียวต่อ DIN PN10/16 ไม่มีการรั่วไหลของข้อต่อของร่างกาย

◆ ข้อมูลจำเพาะที่สำคัญ

การเชื่อมต่อ หน้าแปลนแบบรวม DIN 2501

เผชิญหน้ากัน DIN EN 558 ซีรีส์ 1

การทดสอบเชลล์ 1.5 × PN (น้ำ)

ทดสอบที่นั่ง 1.1 × PN (อากาศหรือน้ำ)

บริการดูดฝุ่น 0.3 บาร์สัมบูรณ์

การดำเนินงาน Handwheel / นิวเมติก / ไฟฟ้า

◆ ข้อดีของวาล์วไดอะแฟรม

ไม่มีการบรรจุก้าน — ไม่มีศักยภาพในการปล่อยก๊าซเรือนกระจก
การแยกระหว่างแอคชูเอเตอร์และตัวกลางของไหล
เส้นทางการไหลที่คล่องตัวช่วยลดการสะสมของตะกอน
ตัวบ่งชี้ตำแหน่งที่มองเห็นได้บนวงล้อจักร
ไดอะแฟรมแบบถอดเปลี่ยนได้โดยไม่ต้องถอดตัวเครื่องออกจากเส้น
ปิดสนิทด้วยฟองอากาศตลอดช่วงแรงดันสูงสุด

การใช้งานทางอุตสาหกรรม

กรด ด่าง น้ำบริสุทธิ์พิเศษ น้ำเกรดอิเล็กทรอนิกส์ น้ำเสียอุตสาหกรรม

เคมีหนักและโลหะผสม

การถ่ายโอนกรดซัลฟิวริก · การจ่าย HCl · สายการดอง · การชุบด้วยไฟฟ้า

ความบริสุทธิ์สูงและอิเล็กทรอนิกส์

ม้านั่งเปียกสารกึ่งตัวนำ · การแกะสลักด้วยไฟฟ้าโซลาร์เซลล์ · น้ำเกรดอิเล็กทรอนิกส์ · วงจรน้ำบริสุทธิ์พิเศษ

พลังงานและลิเธียม

การระบายความร้อนเสริมด้วยนิวเคลียร์ · การประมวลผลน้ำเกลือลิเธียม · การถ่ายเทสารเคมีของแบตเตอรี่

วิทยาศาสตร์ชีวภาพและอาหาร

เภสัชกรรม WFI · CIP อาหาร · การแปรรูปเครื่องดื่ม · การผลิตเครื่องสำอาง

น้ำและสิ่งแวดล้อม

การวางตัวเป็นกลางของน้ำเสียทางอุตสาหกรรม · น้ำดื่ม · การบำบัดน้ำเสียจากน้ำทะเล

อุตสาหกรรมยานยนต์และอุตสาหกรรมทั่วไป

การไหลเวียนของ E-coat · การล้างชิ้นส่วน · น้ำหล่อเย็น · เส้นล้าง

หมายเหตุการติดตั้งและการใช้งาน

ต้องติดตั้งวาล์วไดอะแฟรมในตำแหน่งเปิดหรือปิดจนสุดเพื่อจัดเก็บ อย่าจัดเก็บโดยที่ไดอะแฟรมถูกบีบอัด
ลำดับแรงบิด: ขันโบลต์หน้าแปลนให้เท่ากันในรูปแบบกากบาทที่ 15-20 นิวตันเมตร ขึ้นอยู่กับ DN
สำหรับสารละลายหรือสารตกผลึก ให้ติดตั้งโดยให้ก้านวาล์วอยู่ในแนวนอนเพื่อป้องกันการสะสมของแข็งในฝาย
อย่าใช้ความเร็วเกิน 1.0 m/s สำหรับสารกัดกร่อนเพื่อยืดอายุการใช้งานของไดอะแฟรม
เปลี่ยนไดอะแฟรมทุกๆ 2 ปีหรือ 50,000 รอบ ขึ้นอยู่กับว่ากรณีใดจะเกิดขึ้นก่อน

ข้อจำกัดที่สำคัญ

ไม่ใช้กับกรดออกซิไดซ์ (ไนตริก >15%, โครมิก) ในตัว UPVC
อย่าอยู่ภายใต้การปั่นจักรยานด้วยแรงดันอย่างรวดเร็ว — อาจเกิดความล้าของกะบังลมได้
หลีกเลี่ยงการฆ่าเชื้อด้วยไอน้ำที่อุณหภูมิสูงกว่า 110°C สำหรับ CPVC ที่มีไดอะแฟรม PTFE
ไม่เหมาะสำหรับสื่อที่มีก๊าซสูงกว่า 2 บาร์โดยไม่มีการผ่อนปรนด้านความปลอดภัย
อย่าใช้งานวงล้อจักรเกินการหยุดเชิงกล เพราะไดอะแฟรมถูกบีบอัดมากเกินไปทำให้เกิดความล้มเหลวก่อนเวลาอันควร

ปัญหาทั่วไปและแนวทางแก้ไข

ปัญหา: อัตราการไหลที่สังเกตได้ลดลง

ไดอะแฟรมอาจไม่สามารถหดกลับจนสุดได้ ตรวจสอบว่าวงล้อหมุนอยู่ในตำแหน่งเปิดจนสุด (ผ่านแนวต้านเริ่มต้นไปแล้ว 2-3 รอบ) สำหรับวาล์วอัตโนมัติ ให้ตรวจสอบการปรับเทียบระยะชักของแอคชูเอเตอร์

ปัญหา: การรั่วไหลภายนอกออกจากร่างกาย

ตรวจสอบสลักเกลียวหน้าแปลนเพื่อความผ่อนคลาย ทอร์คกลับเป็นข้อกำหนด หากยังมีการรั่วไหลอยู่ ให้เปลี่ยนปะเก็นหน้าแปลน อย่าขันให้แน่นเกินไป — ความเสี่ยงในการแตกร้าวที่สูงกว่า 22 Nm สำหรับ DN80

ปัญหา: สื่อรั่วเมื่อปิด

ไดอะแฟรมสึกหรือถูกสารเคมี เปลี่ยนไดอะแฟรมด้วยวัสดุที่ถูกต้อง สำหรับการใช้งานรอบสูง ให้อัปเกรดเป็นไดอะแฟรม EPDM หน้า PTFE

ปัญหา: การใช้งานพวงมาลัยบังคับอย่างหนัก

ไดอะแฟรมอาจติดอยู่กับฝายเนื่องจากการตกผลึก เปิด/ปิดวงจรหลายครั้ง หากยังคงอยู่ ให้ถอดประกอบและทำความสะอาดบริเวณฝาย ทาสารหล่อลื่นซิลิโคนที่เกลียวของก้าน
