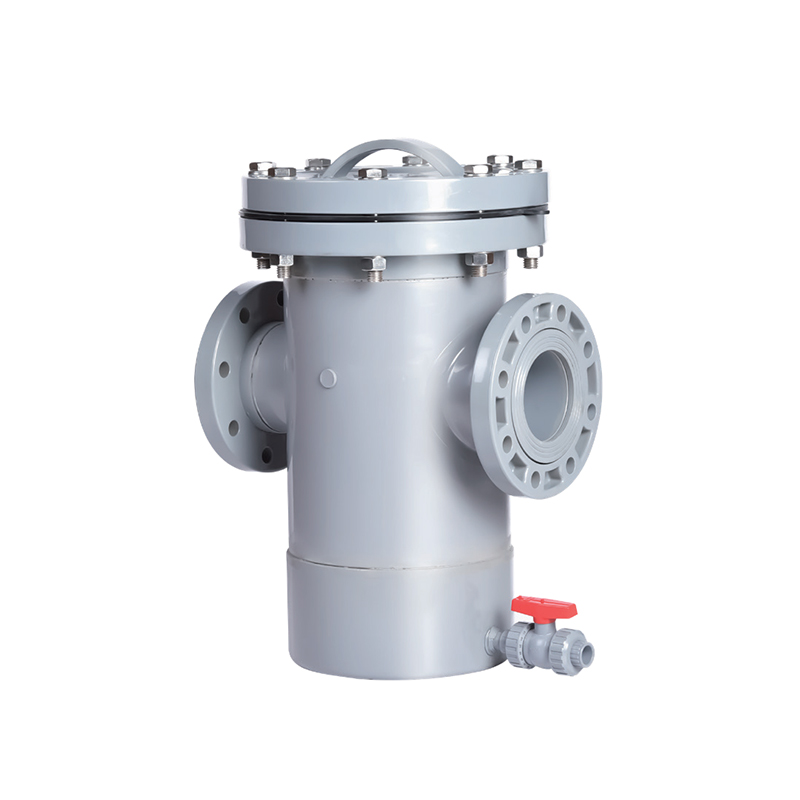

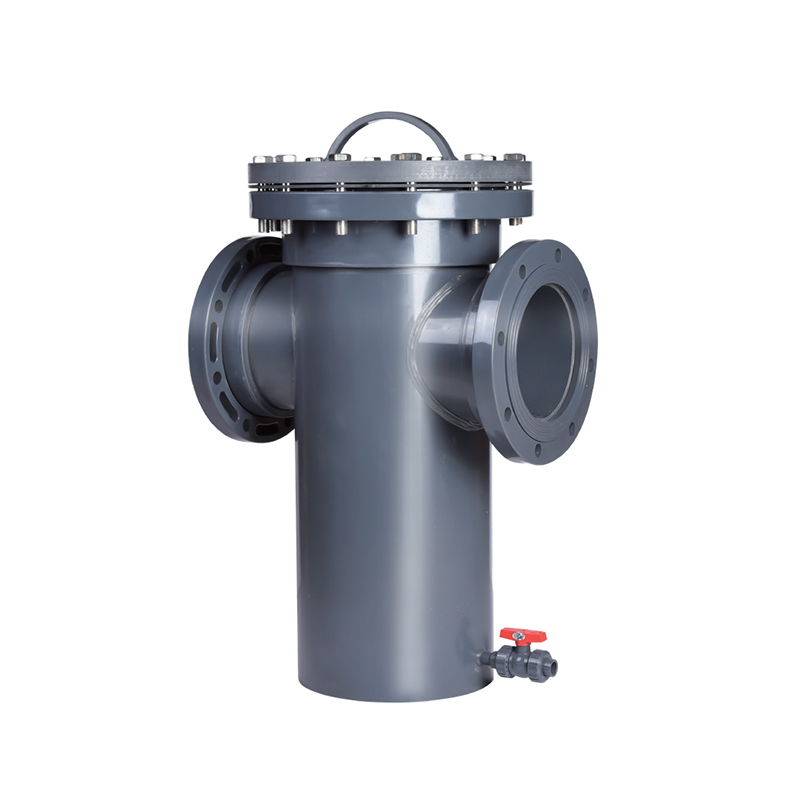

SCH8O/DIN UPVC/CPVC ตะกร้ากรอง

ตัวกรองตะกร้า UPVC/CPVC เป็นอุปกรณ์กรองประสิทธิภาพสูงที่ใช้กันอย่างแพร่หลายในการบำบัดน้ำ การแปรรูปทางเคมี อาหาร และสาขาอุตสาหกรรมอื่นๆ การออกแบบที่เป็นเอกลักษณ์ช่วยขจัดสิ่งสกปรกและอนุภาคของแข็งออกจากของเหลวได้อย่างมีประสิทธิภาพ ช่วยให้มั่นใจได้ถึงการทำงานปกติของระบบ

ตัวกรองมีหน้าจอตัวกรองหลายชั้น ช่วยให้ผู้ใช้สามารถเลือกความแม่นยำในการกรองที่แตกต่างกันตามความต้องการที่แท้จริง ปรับปรุงประสิทธิภาพการกรอง และยืดอายุการใช้งานของอุปกรณ์ การบำรุงรักษาและการทำความสะอาดทำได้ง่าย เนื่องจากผู้ใช้จำเป็นต้องถอดตะกร้าตัวกรองออกเพื่อทำความสะอาดเป็นระยะๆ เท่านั้น ซึ่งจะช่วยลดต้นทุนการบำรุงรักษาและภาระงาน

ติดต่อเรา

ก่อนหน้า：UPVC/CPVC วาล์วบอลบอล
ต่อไป：SCH8O/DIN UPVC/CPVC เครื่องผสมแบบคงที่ชนิด SK

พารามิเตอร์ แอปพลิเคชัน มาตรฐานทางเทคนิค

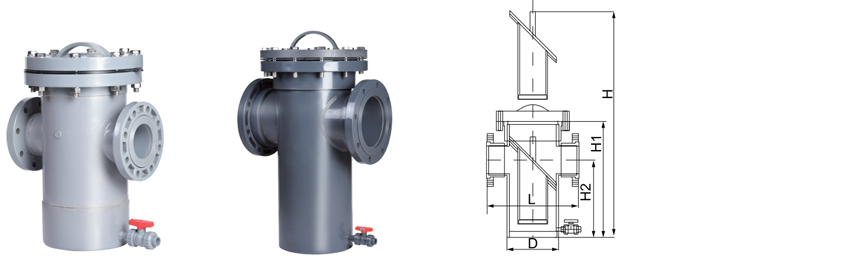

ดีเอ็น	ดีเอ็น	L	H	H1	D	ระบาย
20	15	180	475	260	75	ดีเอ็น20
25	20	80	475	260	75	ดีเอ็น20
32	25	180	475	260	90	ดีเอ็น20
40	32	200	490	270	90	ดีเอ็น25
50	40	260	555	300	110	ดีเอ็น25
63	50	260	555	300	110	ดีเอ็น25
75	65	330	665	360	140	ดีเอ็น32
90	80	340	735	400	160	ดีเอ็น32
110	100	400	835	470	225	ดีเอ็น32
140	125	480	985	550	280	ดีเอ็น40
160	150	500	1145	630	280	ดีเอ็น40
225	200	560	435	780	315	ดีเอ็น50
280	250	660	1725	930	400	ดีเอ็น50
315	300	750	2245	1200	450	ดีเอ็น63

sch80 / ดิน · สเตรนเนอร์แบบอินไลน์

UPVC / CPVC ตะกร้ากรอง

ตะกร้าแบบถอดได้ · มีรูหรือตาข่าย · ฝาปิดเปิดเร็ว

ตัวกรองตะกร้า SCH80/DIN UPVC/CPVC เป็นตัวกรองแบบอินไลน์ที่ออกแบบมาเพื่อกำจัดของแข็งแขวนลอยออกจากกระแสของเหลวที่มีฤทธิ์กัดกร่อนและมีความบริสุทธิ์สูง ผลิตตามมาตรฐาน มาตรฐาน ASTM SCH80 และ DIN ตัวกรองนี้ใช้ตะกร้าตาข่ายหรือรูพรุนที่ถอดออกได้ ซึ่งดักจับอนุภาคในขณะที่ปล่อยให้ไหลอย่างต่อเนื่อง เข้าถึงตะกร้าได้ผ่านฝาครอบที่เปิดเร็ว ช่วยให้ทำความสะอาดหรือเปลี่ยนได้อย่างรวดเร็วโดยไม่ต้องรื้อท่อ ตัวตัวกรองมีจำหน่ายทั้งแบบ UPVC สำหรับบริการด้านเคมีทั่วไป และแบบ CPVC สำหรับอุณหภูมิสูงถึง 93°C ตะกร้าสามารถระบุได้ด้วยวัสดุเทอร์โมพลาสติกหรือโลหะที่เข้ากัน ขึ้นอยู่กับการใช้งาน ตัวกรองนี้ใช้กันอย่างแพร่หลายในการปกป้องปั๊มดาวน์สตรีม วาล์ว และอุปกรณ์วัดจากความเสียหายจากการเสียดสีและความเปรอะเปื้อน

DN25–DN200 ช่วงขนาด

PN10–PN16 ระดับความดัน

–20°ซ ถึง 93°ซ ช่วงซีพีวีซี

ประเภทตะกร้า เจาะรู / ตาข่าย

ตะกร้าที่ถอดออกได้

แยกและทำความสะอาดโดยไม่ต้องถอดตัวตัวกรองออกจากท่อ ช่วยลดเวลาหยุดทำงานของการบำรุงรักษา

ทนต่อสารเคมี

โครงสร้าง UPVC และ CPVC ทนทานต่อกรด เบส และเกลือ CPVC ขยายการให้บริการถึง 93°C

แรงดันตกคร่อมต่ำ

พื้นที่ตะกร้าแบบเปิดขนาดใหญ่ช่วยลดข้อจำกัดในการไหล ลดพลังงานในการสูบน้ำในขณะที่ยังคงการจับตัวของอนุภาค

การกรองอเนกประสงค์

ตะกร้าเจาะรูสำหรับการกรองแบบหยาบหรือตะกร้าตาข่ายเพื่อการกรองแบบละเอียด ขนาดที่กำหนดเองที่มีอยู่

การก่อสร้าง

ร่างกาย ยูพีวีซี · ซีพีวีซี

ตะกร้า ยูพีวีซี · ซีพีวีซี · SS304 · SS316

ซีลฝา EPDM · FKM · PTFE

การเชื่อมต่อ ซ็อกเก็ต/ช่องเสียบ · หน้าแปลน · เกลียว

การกรอง

มีรูพรุน รู 0.5–10 มม

ตาข่าย 20–200 ตาข่าย

กำหนดเอง Slotted · ลวดลิ่ม

ตะกร้า volume 0.5–15 ลิตร (ขึ้นอยู่กับขนาด)

มาตรฐาน

ASTM D2467 (SCH80)

DIN 8061/8062

ความกดดัน PN10–PN16

อุณหภูมิ ยูพีวีซี 60°C · ซีพีวีซี 93°C

สถานการณ์การใช้งาน

01 สารเคมี ปกป้องปั๊มจากตะกรันและเศษซากในท่อส่งกรด

02 เซมิคอนดักเตอร์ การขัดเงา UPW และการกำจัดอนุภาคในม้านั่งเปียก

03 พลังงาน การกรองน้ำหล่อเย็นและการกรองอิเล็กโทรไลต์ในการผลิตแบตเตอรี่

04 น้ำ การคัดกรองน้ำเสียและการปรับสภาพ RO

05 ยา การป้องกันน้ำ DI และ CIP loop

06 ยานยนต์ กรองสี น้ำยาหล่อเย็น และล้างชิ้นส่วน

แนวทางการติดตั้ง

ติดตั้งโดยให้ช่องตะกร้าคว่ำลงหรือแนวนอน ลูกศรการไหลจะต้องจัดตำแหน่ง
ปล่อยให้มีพื้นที่เพียงพอสำหรับการถอดตะกร้า ระยะห่างขั้นต่ำเท่ากับความยาวของตะกร้า
ใช้ไพรเมอร์และซีเมนต์เฉพาะสำหรับ UPVC หรือ CPVC สำหรับการเชื่อมต่อการเชื่อมด้วยตัวทำละลาย
โบลท์หน้าแปลน: ใช้ปะเก็นเต็มหน้า แรงบิดสม่ำเสมอถึง 15–20 Nm ในรูปแบบกากบาท
ตรวจสอบตะกร้าว่ามีความเสียหายก่อนการติดตั้ง ตรวจสอบให้แน่ใจว่ามีที่นั่งที่เหมาะสมในที่อยู่อาศัย

ขีดจำกัดที่สำคัญ

อุณหภูมิ: UPVC 60°C max · CPVC 93°C max. Basket may have lower limit.
ไม่เกินแรงดันที่กำหนด แรงดันแตกต่างเพิ่มขึ้นเมื่อโหลดตะกร้า
ตรวจสอบแรงดันตกคร่อม ทำความสะอาดตะกร้าเมื่อ dP เกิน 0.5 บาร์
ตรวจสอบความเข้ากันได้ของวัสดุในตะกร้ากับเคมีของกระบวนการ
ใช้เรซินที่มีความเสถียรต่อรังสียูวีหรือสารเคลือบป้องกันสำหรับการติดตั้งภายนอกอาคาร

คำถามที่พบบ่อย

ฉันควรทำความสะอาดตะกร้าบ่อยแค่ไหน?

ความถี่ในการทำความสะอาดขึ้นอยู่กับปริมาณของแข็งและอัตราการไหล ตรวจสอบความแตกต่างของแรงดันทั่วทั้งตัวกรอง เมื่อแรงดันต่างถึง 0.3–0.5 บาร์ เหนือค่าทำความสะอาด ควรถอดตะกร้าออกและทำความสะอาด ในการใช้งานที่มีปริมาณของแข็งสูง อาจจำเป็นต้องมีการตรวจสอบรายวัน

ตะกร้าแบบมีรูพรุนและตะกร้าตาข่ายแตกต่างกันอย่างไร?

ตะกร้าที่มีรูพรุนมีรูเจาะและใช้สำหรับกรองหยาบ (2–10 มม.) ตะกร้าตาข่ายใช้ผ้าลวดทอและให้การกรองที่ละเอียดยิ่งขึ้น (20–200 ตาข่าย) ตะกร้าตาข่ายให้ประสิทธิภาพการกรองสูงกว่า แต่มีแรงดันตกคร่อมสูงกว่า การเลือกขึ้นอยู่กับขนาดอนุภาคและการสูญเสียแรงดันที่อนุญาต

สามารถเปลี่ยนตะกร้าเป็นประเภทอื่นในภายหลังได้หรือไม่

ใช่ ตะกร้าสามารถใช้แทนกันได้ คุณสามารถสลับระหว่างตะกร้าแบบมีรูพรุนและตะกร้าแบบตาข่ายได้เมื่อข้อกำหนดของกระบวนการเปลี่ยนไป ตรวจสอบให้แน่ใจว่าตะกร้าสำหรับเปลี่ยนมีขนาดโดยรวมและพื้นผิวซีลเหมือนกัน เพื่อรักษาความพอดีและประสิทธิภาพการกรองที่เหมาะสม

จะเกิดอะไรขึ้นหากตะกร้าอุดตันจนสุด?

ตะกร้าที่อุดตันจนสุดจะทำให้แรงดันตกคร่อมเพิ่มขึ้นอย่างรวดเร็ว ตัวตัวกรองมีกลไกบายพาสหรือระบายแรงดันในการกำหนดค่าบางอย่าง อย่างไรก็ตาม การทำงานต่อเนื่องภายใต้ dP สูงอาจทำให้ตะกร้าเสียหายหรือทำให้ขาดการไหล แนะนำให้มีการตรวจสอบและทำความสะอาดเป็นประจำเพื่อป้องกันภาวะนี้

ตัวกรองแบบตะกร้าเหล่านี้รองรับอุตสาหกรรมเคมี โลหะวิทยา เซลล์แสงอาทิตย์ นิวเคลียร์ ลิเธียม เซมิคอนดักเตอร์ อาหาร ยา ยานยนต์ และการบำบัดน้ำ — การจัดการกรด ด่าง น้ำบริสุทธิ์พิเศษ น้ำดื่ม น้ำเกรดอิเล็กทรอนิกส์ และน้ำเสียทางอุตสาหกรรม

บริษัท

Zheyi Pipeline (Wuhan) Co. , Ltd.

ZHEYI Group ใช่ จีน SCH8O/DIN UPVC/CPVC ตะกร้ากรอง สำหรับอุตสาหกรรมอาหาร/ยานยนต์/อิเล็กทรอนิกส์ ผู้จัดหา และ สั่งทำเอง SCH8O/DIN UPVC/CPVC ตะกร้ากรอง สำหรับอุตสาหกรรมอาหาร/ยานยนต์/อิเล็กทรอนิกส์ โรงงาน. บริษัทของเราก่อตั้งขึ้นในปี 2550 โดยมุ่งเน้นที่การวิจัยและพัฒนา การผลิต การขายและการบริการท่ออุตสาหกรรม CPVC และ UPVC บริษัทได้รับการรับรองมากมาย รวมถึงใบอนุญาตการผลิตอุปกรณ์พิเศษ ใบอนุญาตสุขอนามัยผลิตภัณฑ์ที่เกี่ยวข้องกับน้ำของมณฑลเจ้อเจียง ใบรับรองระบบการจัดการคุณภาพ IS09001 ใบรับรองระบบการจัดการสิ่งแวดล้อม IS014001 และใบรับรองระบบการจัดการอาชีวอนามัยและความปลอดภัย IS045001 บริษัทมีสิทธิในทรัพย์สินทางปัญญาอิสระมากกว่า 50 รายการ และสิทธิในการนำเข้าและส่งออกที่ดำเนินการเอง เพื่อจัดหาผลิตภัณฑ์ที่หลากหลายและบริการที่ดีกว่า บริษัทได้นำเทคโนโลยีขั้นสูง อุปกรณ์เครื่องมือ และวัตถุดิบและระบบการจัดการที่ไม่ซ้ำใครจากเยอรมนีและสหรัฐอเมริกามาใช้ ในช่วงหลายปีที่ผ่านมา ผลิตภัณฑ์ของเราถูกนำมาใช้กันอย่างแพร่หลายในการขนส่งทางท่อของของเหลวที่เป็นกรดและด่าง น้ำบริสุทธิ์พิเศษ น้ำดื่ม น้ำบริสุทธิ์ระดับอิเล็กทรอนิกส์ และน้ำเสียอุตสาหกรรมในอุตสาหกรรมเคมี โลหะวิทยา โฟโตวอลตาอิก พลังงานนิวเคลียร์ แบตเตอรี่ลิเธียม เซมิคอนดักเตอร์อิเล็กทรอนิกส์ อาหาร ยา ยานยนต์ การบำบัดน้ำในอุตสาหกรรม และอุตสาหกรรมอื่นๆ ในปัจจุบัน กลุ่ม ZHEYI ได้ก่อตั้งบริษัทขายมากกว่า 30 แห่งทั่วประเทศ และผลิตภัณฑ์ทุกประเภทถูกส่งออกไปยังยุโรป อเมริกา เอเชียตะวันออกเฉียงใต้ และประเทศและภูมิภาคอื่น ๆ และได้รับความนิยมอย่างมากจากลูกค้าในและต่างประเทศ

ใบรับรองเกียรติยศ

ข่าว

ท่อ UPVC SCH 80 ใช้ในงานอุตสาหกรรมและเชิงพาณิชย์ที่ไหน?
Jul 30,2026
ผู้แปรรูปสารเคมี ผู้ดำเนินการบำบัดน้ำ และโรงงานอุตสาหกรรมระบุ ท่อยูพีวีซี กำหนด 80 ในกรณีที่ระบบท่อต้องรับแรงดันภายในที่สูงขึ้น และต้านทานการสัมผัสสารเคมีที่รุนแรง โดยไม่ต้องคำนึงถึงน้ำหนัก ต้นทุน หรือกา...
เรียนรู้เพิ่มเติม
อะไรทำให้ท่อ UPVC SCH 80 เป็นตัวเลือกที่เชื่อถือได้สำหรับก...
Jul 23,2026
ท่อยูพีวีซี SCH 80 is built with a thicker wall than SCH 40 pipe at the same outside diameter, which raises its pressure rating and makes it the standard for industrial lines carrying corrosive chemicals, hot proce...
เรียนรู้เพิ่มเติม
เหตุใดท่อ UPVC SCH 80 จึงถูกนำมาใช้กันอย่างแพร่หลายในระบบท...
Jul 16,2026
ความหนาของผนังเป็นข้อมูลจำเพาะเดียวที่แยกท่อที่ได้รับการจัดอันดับสำหรับความต้องการแรงดันทางอุตสาหกรรมออกจากท่อสำหรับใช้ในที่อยู่อาศัยขนาดเล็ก ท่อยูพีวีซี กำหนด 80 ตั้งอยู่อย่างมั่นคงในด้านงานหนักของสายกา...
เรียนรู้เพิ่มเติม

ฝากข้อความ

การควบคุมคุณภาพอย่างเข้มงวด

กลุ่ม ZHEYI ยึดมั่นในหลักการ "คุณภาพต้องมาก่อน" โดยนำอุปกรณ์ที่ทันสมัยระดับสากลและวัตถุดิบคุณภาพสูงมาใช้ ควบคุมทุกขั้นตอนการผลิตอย่างเคร่งครัด และมุ่งมั่นที่จะจัดหาผลิตภัณฑ์ท่อที่มีประสิทธิภาพเป็นเลิศและรูปลักษณ์ที่สวยงาม

บริษัทใช้อุปกรณ์การผลิตที่ทันสมัยที่สุดและวัสดุคุณภาพสูง รวมถึง Sekisui ของญี่ปุ่นและ Lubrizol ของสหรัฐอเมริกา "ZHEYI" ผสมผสานเทคโนโลยีการผลิตที่ประณีตเข้ากับการจัดการระดับมืออาชีพได้อย่างลงตัว และผลิตภัณฑ์แต่ละชิ้นผ่านการควบคุมคุณภาพที่เข้มงวด ตั้งแต่การผลิต การตรวจสอบ ไปจนถึงการจัดส่งขั้นสุดท้าย ช่วยให้มั่นใจได้ว่ารูปลักษณ์และฟังก์ชันการใช้งานจะผสมผสานกันอย่างลงตัว
การทดสอบประสิทธิภาพความแม่นยำ

ที่ ZHEYI ผลิตภัณฑ์ทุกชิ้นได้รับการประดิษฐ์ขึ้นอย่างพิถีพิถัน ไม่เพียงแต่เน้นที่การออกแบบที่สวยงามเท่านั้น แต่ยังมุ่งมั่นในคุณภาพที่เป็นเลิศอีกด้วย การทดสอบประสิทธิภาพที่เข้มงวดช่วยให้มั่นใจได้ว่าผลิตภัณฑ์จะคงความเสถียรและความทนทานได้แม้จะอยู่ภายใต้สภาวะที่รุนแรง:

● การทดสอบความหนาแน่น: วัดความหนาแน่นของวัสดุเพื่อให้แน่ใจว่าโครงสร้างมีความสม่ำเสมอและมีเสถียรภาพ
● การทดสอบอุณหภูมิการอ่อนตัวของ Vicat: ประเมินระดับการอ่อนตัวของวัสดุภายใต้สภาวะอุณหภูมิสูง เพื่อให้แน่ใจว่าผลิตภัณฑ์มีความสามารถที่จะต้านทานการเสียรูปได้ในสภาพแวดล้อมต่างๆ
● การทดสอบเตาอบ: จำลองความทนทานความร้อนในระยะยาวและตรวจสอบความสามารถของผลิตภัณฑ์ในการทนต่ออุณหภูมิสูงได้เป็นเวลานาน
● การทดสอบไฮโดรสแตติก: ประเมินความแข็งแรงของท่อภายใต้สภาวะแรงดันสูงเพื่อให้แน่ใจถึงความปลอดภัยและความน่าเชื่อถือของผลิตภัณฑ์
● การทดสอบแรงกระแทกด้วยค้อนหล่น: ทดสอบความต้านทานแรงกระแทกของผลิตภัณฑ์ระหว่างการขนส่ง การติดตั้ง และการใช้งานในชีวิตประจำวัน

SCH8O/DIN UPVC/CPVC ตะกร้ากรอง ความรู้ด้านอุตสาหกรรม

บทบาทสำคัญของ ตัวกรองตะกร้า UPVC/CPVC ในการชุบด้วยไฟฟ้าและการบำบัดน้ำเสียด้วยสารเคมี

ตัวกรองตะกร้า UPVC (โพลีไวนิลคลอไรด์ที่ไม่เป็นพลาสติก) และ CPVC (คลอรีนโพลีไวนิลคลอไรด์) มีบทบาทสำคัญในการชุบด้วยไฟฟ้า การบำบัดน้ำเสียด้วยสารเคมี และสาขาอุตสาหกรรมที่สำคัญหลายแห่ง เนื่องจากมีความต้านทานการกัดกร่อนดีเยี่ยม ความแข็งแรงเชิงกลสูง และความคุ้มค่า ต่อไปนี้คือสถานการณ์การใช้งานหลักและการวิเคราะห์มูลค่า:

1. อุตสาหกรรมการชุบด้วยไฟฟ้า: การกรองน้ำเสียจากโลหะหนักอย่างมีประสิทธิภาพ
น้ำเสียจากการชุบด้วยไฟฟ้ามีโลหะหนักที่มีความเข้มข้นสูง (เช่น โครเมียม นิกเกิล ทองแดง ฯลฯ) ตัวกรองตะกร้า UPVC/CPVC สามารถทนทานต่อกรดแก่ (เช่น กรดซัลฟิวริก กรดไฮโดรคลอริก) และสภาพแวดล้อมที่เป็นด่างแก่ ดักจับอนุภาคแขวนลอยและสิ่งสกปรกในสารละลายชุบได้อย่างมีประสิทธิภาพ ช่วยให้มั่นใจได้ถึงการทำงานที่มั่นคงของระบบบำบัดน้ำเสีย และปกป้องการแยกเมมเบรนหรืออุปกรณ์แลกเปลี่ยนไอออนในภายหลัง

2. การบำบัดน้ำเสียด้วยสารเคมี: ทนต่อการกัดกร่อนและมีอายุการใช้งานยาวนาน
น้ำเสียที่เป็นสารเคมีมีส่วนประกอบที่ซับซ้อน (เช่น ตัวทำละลายอินทรีย์และสารออกซิแดนท์อย่างแรง) วัสดุ CPVC ทำงานได้ดีในอุณหภูมิสูง (สูงถึง 90°C) และสื่อที่มีฤทธิ์กัดกร่อน เหมาะสำหรับการปรับสภาพล่วงหน้าในอุตสาหกรรมยาฆ่าแมลง สีย้อม ปิโตรเคมี และอุตสาหกรรมอื่นๆ เพื่อลดความเสี่ยงของการอุดตันของท่อและปั๊ม

3. แอปพลิเคชันหลักข้ามอุตสาหกรรม
ไฟฟ้าโซลาร์เซลล์: กรองผงซิลิกอนและสารเคมีตกค้างในของเหลวกัดกร่อน เพื่อให้มั่นใจถึงความบริสุทธิ์ของการผลิตเซลล์แสงอาทิตย์
เซมิคอนดักเตอร์อิเล็กทรอนิกส์: กำจัดอนุภาคในการเตรียมน้ำบริสุทธิ์พิเศษเพื่อป้องกันการปนเปื้อนของแผ่นเวเฟอร์
พลังงานนิวเคลียร์: ใช้สำหรับการควบคุมอนุภาคในระบบน้ำหล่อเย็น UPVC ดัดแปลงที่ทนทานต่อรังสี ตรงตามมาตรฐานความปลอดภัยพิเศษ
โลหะวิทยา: กรองออกไซด์ของโลหะในน้ำเสียจากการดองเพื่อนำส่วนประกอบที่มีคุณค่ากลับมาใช้ใหม่
ยา: ตรวจสอบให้แน่ใจว่าจุลินทรีย์และอนุภาคเป็นไปตามมาตรฐานในระบบน้ำบริสุทธิ์ทางเภสัชกรรม
การบำบัดน้ำอุตสาหกรรม: ปกป้องหม้อไอน้ำและหอทำความเย็นจากการตะกรันและการกัดกร่อน
น้ำดื่ม: ตัวกรอง UPVC ขจัดตะกอนและสนิมในการปรับสภาพน้ำของเทศบาลและเป็นไปตามมาตรฐานด้านสุขอนามัย

4. สรุปข้อดีหลักๆ
ความต้านทานการกัดกร่อน: ปรับให้เข้ากับสภาพแวดล้อมที่รุนแรงโดยมีค่า pH 0-14 และมีอายุการใช้งานที่ยาวนานกว่าตัวกรองโลหะมาก
น้ำหนักเบาและดูแลรักษาง่าย: วัสดุพลาสติกติดตั้งง่าย และสามารถถอดประกอบและทำความสะอาดตะกร้ากรองได้อย่างรวดเร็ว
ความคุ้มค่า: ในสถานการณ์น้ำเสียที่เป็นกรด มีข้อได้เปรียบด้านราคามากกว่าตัวกรองที่ทำจากสแตนเลส
