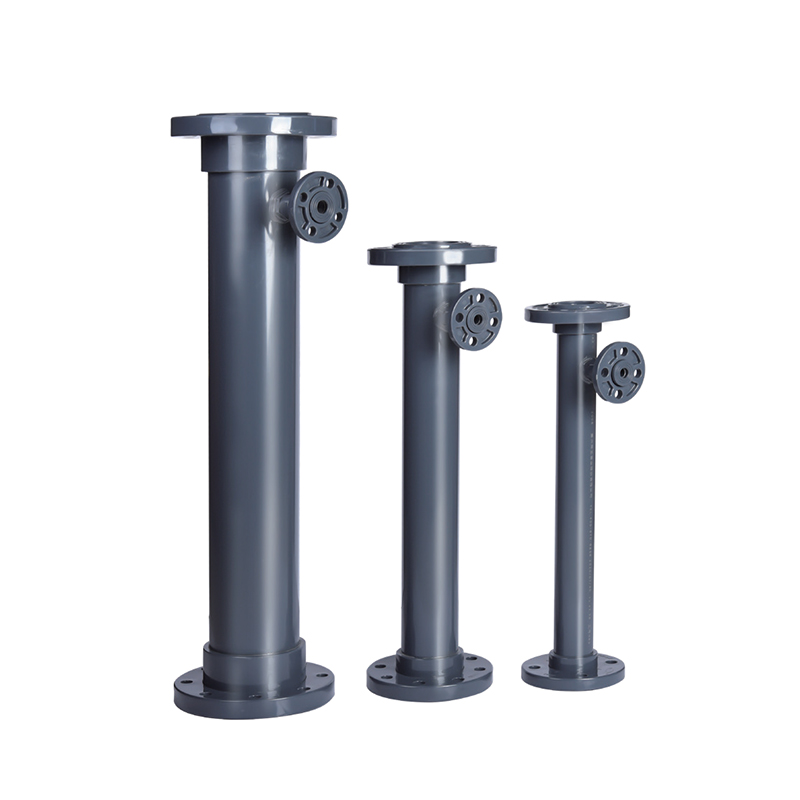

SCH8O/DIN UPVC/CPVC เครื่องผสมแบบคงที่ชนิด SK

เครื่องผสมแบบคงที่ประเภท UPVC/CPVC SK เป็นอุปกรณ์ผสมของเหลวประสิทธิภาพสูงที่ออกแบบมาสำหรับการใช้งานในอุตสาหกรรมต่างๆ เหมาะอย่างยิ่งสำหรับการบำบัดน้ำ การแปรรูปทางเคมี การแปรรูปอาหารและยา การผสมของเหลว ก๊าซ และของแข็งต่างๆ อย่างมีประสิทธิภาพเพื่อให้มั่นใจถึงความสม่ำเสมอและความสม่ำเสมอของผลิตภัณฑ์

การออกแบบแบบแยกส่วนทำให้การติดตั้งและบำรุงรักษาทำได้ง่ายขึ้น โดยปรับให้เข้ากับขนาดและข้อกำหนดการไหลที่แตกต่างกันโดยมีความยืดหยุ่นสูง

ติดต่อเรา

ก่อนหน้า：SCH8O/DIN UPVC/CPVC ตะกร้ากรอง
ต่อไป：SCH8O/DIN UPVC/CPVC สวิงเช็ควาล์ว

พารามิเตอร์ แอปพลิเคชัน มาตรฐานทางเทคนิค

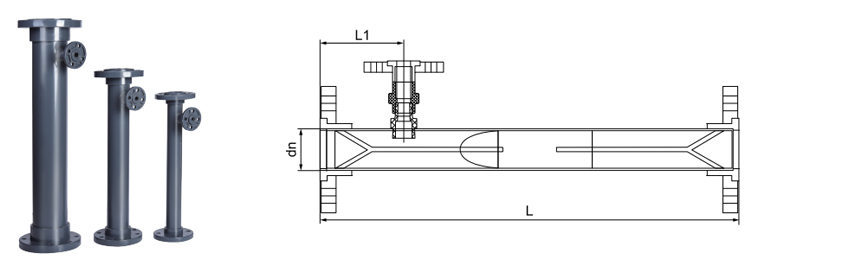

ดีเอ็น	ดีเอ็น	L	L1	พอร์ตจ่ายยา (ค่าเริ่มต้น 1)	อัตราการไหล (เมตร/วินาที)	ไหล (ลบ.ม./ชม.)	ประเภทการเชื่อมต่อ
63	50	500	100	ดีเอ็น20	<1	<6.84	หน้าแปลน
75	65	600	100	ดีเอ็น20	<1	<11.88	หน้าแปลน
90	80	650	100	ดีเอ็น20	<1	<18.08	หน้าแปลน
110	100	700	110	ดีเอ็น20	<1	<28.08	หน้าแปลน
140	125	900	130	ดีเอ็น25	<1	<43.92	หน้าแปลน
160	150	1000	150	ดีเอ็น25	<1	<63.36	หน้าแปลน
225	200	1300	190	ดีเอ็น32	<1	<108	หน้าแปลน
280	250	1500	220	ดีเอ็น32	<1	<180	หน้าแปลน
315	300	1600	240	ดีเอ็น32	<1	<262.8	หน้าแปลน
355	350	1700	260	ดีเอ็น32	<	<360	หน้าแปลน
400	400	2000	290	ดีเอ็น40	<1	<468	หน้าแปลน

sch80 / DIN · ชนิด SK

UPVC / CPVC เครื่องผสมแบบคงที่

องค์ประกอบลาน · การผสมแบบพาสซีฟ · ไม่มีชิ้นส่วนที่เคลื่อนไหว

เครื่องผสมแบบคงที่ประเภท SCH80/DIN UPVC/CPVC SK เป็นอุปกรณ์ผสมแบบอินไลน์สำหรับระบบที่มีฤทธิ์กัดกร่อนและมีความบริสุทธิ์สูง สร้างขึ้นตามมาตรฐาน ASTM SCH80 และ DIN โดยใช้องค์ประกอบเกลียวคงที่ซึ่งแยก หมุน และรวมกระแสน้ำเข้าด้วยกันใหม่ ทำให้ได้ส่วนผสมที่เป็นเนื้อเดียวกันโดยไม่มีชิ้นส่วนที่เคลื่อนไหว เรขาคณิตของ SK ดำเนินการกับระบบการไหลแบบราบเรียบ แบบเปลี่ยนผ่าน และแบบปั่นป่วน โครงสร้างเป็น UPVC สำหรับงานทั่วไป หรือ CPVC สำหรับอุณหภูมิสูงถึง 93°C องค์ประกอบต่างๆ สอดคล้องกับวัสดุของตัวเครื่องเพื่อให้เข้ากันได้ทางเคมีอย่างสมบูรณ์ การใช้งานรวมถึงการเจือจางด้วยกรด การผสมน้ำบริสุทธิ์พิเศษ การปรับ pH การผสมโพลีเมอร์ และการจ่ายสารเคมี

DN15–DN200 ขนาด

PN10–PN16 ความกดดัน

–20°ซ ถึง 93°ซ ช่วงซีพีวีซี

เอสเค เฮลิคอล องค์ประกอบ

ชิ้นส่วนที่เคลื่อนไหวเป็นศูนย์

ไม่มีซีล แบริ่ง หรือส่วนประกอบที่หมุนได้ ขจัดค่าการสึกหรอและการบำรุงรักษา

การทำให้เป็นเนื้อเดียวกันโดยสมบูรณ์

องค์ประกอบที่เป็นเกลียวจะแบ่งและรวมการไหลใหม่อย่างต่อเนื่องตลอดทั้งหน้าตัดของท่อ

การดำเนินงานที่ใช้พลังงานต่ำ

รูปทรงเรขาคณิตขององค์ประกอบที่ได้รับการปรับปรุงจะช่วยลดแรงดันตกคร่อมในขณะที่ยังคงประสิทธิภาพการผสม

ความเฉื่อยทางเคมี

UPVC และ CPVC ต้านทานกรด เบส และเกลือ CPVC จัดการ 93°C อย่างต่อเนื่อง

ข้อมูลจำเพาะทางเทคนิค

ร่างกาย ยูพีวีซี · ซีพีวีซี

องค์ประกอบ ยูพีวีซี · ซีพีวีซี · PTFE

ประเภทองค์ประกอบ เอสเค เฮลิคอล · 4–6 ต่อตัวเสื้อ

การเชื่อมต่อ ซ็อกเก็ต/ช่องเสียบ · หน้าแปลน · เกลียว

มาตรฐาน มาตรฐาน ASTM D2467 · ดิน 8061/8062

ข้อมูลประสิทธิภาพ

ระบอบการไหล ลามินาร์ · เฉพาะกาล · ปั่นป่วน

ความยาวองค์ประกอบ รหัสท่อ 1.5 ×

องค์ประกอบ per mixer 4 ถึง 12 (กำหนดเอง)

dP ทั่วไป 0.2 – 1.0 บาร์

องค์ประกอบเพิ่มเติมจะเพิ่มความเข้มข้นในการผสมและแรงดันตกคร่อม ปรึกษาโรงงานเพื่อปรับขนาด

พื้นที่ใช้งาน

สารเคมี การเจือจางกรด · การปรับ pH · การผสมโพลีเมอร์

เซมิคอนดักเตอร์ การผสม UPW · การผสมสารเคมีแบบตั้งโต๊ะแบบเปียก

พลังงาน อิเล็กโทรไลต์ · Etchant · การปรับสภาพน้ำหล่อเย็น

น้ำ สารตกตะกอน · ยาฆ่าเชื้อ · การทำให้เป็นกลาง

ยา น้ำ DI · CIP · การทำให้ส่วนผสมเป็นเนื้อเดียวกัน

ยานยนต์ สารเติมแต่ง · สี · การผสมสารหล่อเย็น

แนวทางการติดตั้ง

การวางแนวใดๆ ลูกศรไหลจะต้องสอดคล้องกับทิศทาง
ปล่อยให้เส้นผ่านศูนย์กลางท่อ 3-5 เส้นวิ่งตรงขึ้นไปทางต้นน้ำ
การเชื่อมด้วยตัวทำละลาย: ใช้ไพรเมอร์และซีเมนต์ที่ถูกต้องกับวัสดุ
โบลต์หน้าแปลน: แรงบิดสม่ำเสมอถึง 15–20 นิวตันเมตรพร้อมปะเก็นเต็มหน้า
ตรวจสอบองค์ประกอบต่างๆ สำหรับการเปรอะเปื้อนหรือความเสียหายระหว่างการบำรุงรักษาตามปกติ

ขีดจำกัดการดำเนินงาน

UPVC: สูงสุด 60°C · CPVC: สูงสุด 93°C · PTFE: สูงสุด 120°C
ไม่ใช่สำหรับบริการไอน้ำ หลีกเลี่ยงการเปลี่ยนแปลงอุณหภูมิอย่างรวดเร็ว
ของแข็ง >5% โดยปริมาตรต้องได้รับการตรวจสอบจากโรงงาน
หมายเลข Reynolds ขั้นต่ำที่จำเป็นสำหรับการผสมแบบลามิเนต
การสัมผัสรังสียูวี: ใช้เรซินที่มีความเสถียรหรือใช้สารเคลือบป้องกัน

คำถามที่พบบ่อย

ฉันต้องมีองค์ประกอบกี่รายการ?

การไหลแบบลามินาร์ต้องใช้องค์ประกอบ 6–12 ชิ้น กระแสน้ำปั่นป่วนต้องการ 4–6 ของเหลวที่มีความหนืดสูงต้องการมากกว่านี้ ระบุข้อมูลการไหลและความหนืดของคุณสำหรับคำแนะนำที่กำหนดเอง

ฉันสามารถคาดหวังแรงกดดันลดลงได้เท่าใด?

โดยทั่วไป 0.2–1.0 บาร์ ขึ้นอยู่กับการไหล ความหนืด และจำนวนองค์ประกอบ ใช้เครื่องมือปรับขนาดของเราหรือติดต่อเราเพื่อแจ้งเงื่อนไขกระบวนการของคุณเพื่อการคำนวณที่แม่นยำ

สามารถรองรับของเหลวที่มีฤทธิ์กัดกร่อนได้หรือไม่?

ของแข็งปานกลางเป็นที่ยอมรับได้ สารที่มีฤทธิ์กัดกร่อนจะเร่งการสึกหรอ ในกรณีเช่นนี้ แนะนำให้ใช้ CPVC ที่มีองค์ประกอบ PTFE สำหรับของแข็ง >5% ปรึกษาเราสำหรับข้อมูลการสึกหรอและตัวเลือกวัสดุ

หากถูกฟาวล์จะทำความสะอาดอย่างไร?

ล้างด้วยตัวทำละลายที่เข้ากันได้เพื่อความเปรอะเปื้อนเล็กน้อย สำหรับการสะสมที่หนัก ให้ถอดแยกชิ้นส่วนและทำความสะอาดส่วนประกอบเกลียวด้วยกลไก การตรวจสอบอย่างสม่ำเสมอป้องกันการสะสมมากเกินไป

เครื่องผสมเหล่านี้รองรับอุตสาหกรรมเคมี โลหะ เซลล์แสงอาทิตย์ นิวเคลียร์ ลิเธียม เซมิคอนดักเตอร์ อาหาร ยา ยานยนต์ และการบำบัดน้ำ — การจัดการกรด ด่าง น้ำบริสุทธิ์พิเศษ น้ำดื่ม น้ำเกรดอิเล็กทรอนิกส์ และน้ำเสียทางอุตสาหกรรม

บริษัท

Zheyi Pipeline (Wuhan) Co. , Ltd.

ZHEYI Group ใช่ จีน SCH8O/DIN UPVC/CPVC เครื่องผสมแบบคงที่ชนิด SK สำหรับอุตสาหกรรมอาหาร/ยานยนต์/อิเล็กทรอนิกส์ ผู้จัดหา และ สั่งทำเอง SCH8O/DIN UPVC/CPVC เครื่องผสมแบบคงที่ชนิด SK สำหรับอุตสาหกรรมอาหาร/ยานยนต์/อิเล็กทรอนิกส์ โรงงาน. บริษัทของเราก่อตั้งขึ้นในปี 2550 โดยมุ่งเน้นที่การวิจัยและพัฒนา การผลิต การขายและการบริการท่ออุตสาหกรรม CPVC และ UPVC บริษัทได้รับการรับรองมากมาย รวมถึงใบอนุญาตการผลิตอุปกรณ์พิเศษ ใบอนุญาตสุขอนามัยผลิตภัณฑ์ที่เกี่ยวข้องกับน้ำของมณฑลเจ้อเจียง ใบรับรองระบบการจัดการคุณภาพ IS09001 ใบรับรองระบบการจัดการสิ่งแวดล้อม IS014001 และใบรับรองระบบการจัดการอาชีวอนามัยและความปลอดภัย IS045001 บริษัทมีสิทธิในทรัพย์สินทางปัญญาอิสระมากกว่า 50 รายการ และสิทธิในการนำเข้าและส่งออกที่ดำเนินการเอง เพื่อจัดหาผลิตภัณฑ์ที่หลากหลายและบริการที่ดีกว่า บริษัทได้นำเทคโนโลยีขั้นสูง อุปกรณ์เครื่องมือ และวัตถุดิบและระบบการจัดการที่ไม่ซ้ำใครจากเยอรมนีและสหรัฐอเมริกามาใช้ ในช่วงหลายปีที่ผ่านมา ผลิตภัณฑ์ของเราถูกนำมาใช้กันอย่างแพร่หลายในการขนส่งทางท่อของของเหลวที่เป็นกรดและด่าง น้ำบริสุทธิ์พิเศษ น้ำดื่ม น้ำบริสุทธิ์ระดับอิเล็กทรอนิกส์ และน้ำเสียอุตสาหกรรมในอุตสาหกรรมเคมี โลหะวิทยา โฟโตวอลตาอิก พลังงานนิวเคลียร์ แบตเตอรี่ลิเธียม เซมิคอนดักเตอร์อิเล็กทรอนิกส์ อาหาร ยา ยานยนต์ การบำบัดน้ำในอุตสาหกรรม และอุตสาหกรรมอื่นๆ ในปัจจุบัน กลุ่ม ZHEYI ได้ก่อตั้งบริษัทขายมากกว่า 30 แห่งทั่วประเทศ และผลิตภัณฑ์ทุกประเภทถูกส่งออกไปยังยุโรป อเมริกา เอเชียตะวันออกเฉียงใต้ และประเทศและภูมิภาคอื่น ๆ และได้รับความนิยมอย่างมากจากลูกค้าในและต่างประเทศ

ใบรับรองเกียรติยศ

ข่าว

ท่อ UPVC SCH 80 ใช้ในงานอุตสาหกรรมและเชิงพาณิชย์ที่ไหน?
Jul 30,2026
ผู้แปรรูปสารเคมี ผู้ดำเนินการบำบัดน้ำ และโรงงานอุตสาหกรรมระบุ ท่อยูพีวีซี กำหนด 80 ในกรณีที่ระบบท่อต้องรับแรงดันภายในที่สูงขึ้น และต้านทานการสัมผัสสารเคมีที่รุนแรง โดยไม่ต้องคำนึงถึงน้ำหนัก ต้นทุน หรือกา...
เรียนรู้เพิ่มเติม
อะไรทำให้ท่อ UPVC SCH 80 เป็นตัวเลือกที่เชื่อถือได้สำหรับก...
Jul 23,2026
ท่อยูพีวีซี SCH 80 is built with a thicker wall than SCH 40 pipe at the same outside diameter, which raises its pressure rating and makes it the standard for industrial lines carrying corrosive chemicals, hot proce...
เรียนรู้เพิ่มเติม
เหตุใดท่อ UPVC SCH 80 จึงถูกนำมาใช้กันอย่างแพร่หลายในระบบท...
Jul 16,2026
ความหนาของผนังเป็นข้อมูลจำเพาะเดียวที่แยกท่อที่ได้รับการจัดอันดับสำหรับความต้องการแรงดันทางอุตสาหกรรมออกจากท่อสำหรับใช้ในที่อยู่อาศัยขนาดเล็ก ท่อยูพีวีซี กำหนด 80 ตั้งอยู่อย่างมั่นคงในด้านงานหนักของสายกา...
เรียนรู้เพิ่มเติม

ฝากข้อความ

การควบคุมคุณภาพอย่างเข้มงวด

กลุ่ม ZHEYI ยึดมั่นในหลักการ "คุณภาพต้องมาก่อน" โดยนำอุปกรณ์ที่ทันสมัยระดับสากลและวัตถุดิบคุณภาพสูงมาใช้ ควบคุมทุกขั้นตอนการผลิตอย่างเคร่งครัด และมุ่งมั่นที่จะจัดหาผลิตภัณฑ์ท่อที่มีประสิทธิภาพเป็นเลิศและรูปลักษณ์ที่สวยงาม

บริษัทใช้อุปกรณ์การผลิตที่ทันสมัยที่สุดและวัสดุคุณภาพสูง รวมถึง Sekisui ของญี่ปุ่นและ Lubrizol ของสหรัฐอเมริกา "ZHEYI" ผสมผสานเทคโนโลยีการผลิตที่ประณีตเข้ากับการจัดการระดับมืออาชีพได้อย่างลงตัว และผลิตภัณฑ์แต่ละชิ้นผ่านการควบคุมคุณภาพที่เข้มงวด ตั้งแต่การผลิต การตรวจสอบ ไปจนถึงการจัดส่งขั้นสุดท้าย ช่วยให้มั่นใจได้ว่ารูปลักษณ์และฟังก์ชันการใช้งานจะผสมผสานกันอย่างลงตัว
การทดสอบประสิทธิภาพความแม่นยำ

ที่ ZHEYI ผลิตภัณฑ์ทุกชิ้นได้รับการประดิษฐ์ขึ้นอย่างพิถีพิถัน ไม่เพียงแต่เน้นที่การออกแบบที่สวยงามเท่านั้น แต่ยังมุ่งมั่นในคุณภาพที่เป็นเลิศอีกด้วย การทดสอบประสิทธิภาพที่เข้มงวดช่วยให้มั่นใจได้ว่าผลิตภัณฑ์จะคงความเสถียรและความทนทานได้แม้จะอยู่ภายใต้สภาวะที่รุนแรง:

● การทดสอบความหนาแน่น: วัดความหนาแน่นของวัสดุเพื่อให้แน่ใจว่าโครงสร้างมีความสม่ำเสมอและมีเสถียรภาพ
● การทดสอบอุณหภูมิการอ่อนตัวของ Vicat: ประเมินระดับการอ่อนตัวของวัสดุภายใต้สภาวะอุณหภูมิสูง เพื่อให้แน่ใจว่าผลิตภัณฑ์มีความสามารถที่จะต้านทานการเสียรูปได้ในสภาพแวดล้อมต่างๆ
● การทดสอบเตาอบ: จำลองความทนทานความร้อนในระยะยาวและตรวจสอบความสามารถของผลิตภัณฑ์ในการทนต่ออุณหภูมิสูงได้เป็นเวลานาน
● การทดสอบไฮโดรสแตติก: ประเมินความแข็งแรงของท่อภายใต้สภาวะแรงดันสูงเพื่อให้แน่ใจถึงความปลอดภัยและความน่าเชื่อถือของผลิตภัณฑ์
● การทดสอบแรงกระแทกด้วยค้อนหล่น: ทดสอบความต้านทานแรงกระแทกของผลิตภัณฑ์ระหว่างการขนส่ง การติดตั้ง และการใช้งานในชีวิตประจำวัน

SCH8O/DIN UPVC/CPVC เครื่องผสมแบบคงที่ชนิด SK ความรู้ด้านอุตสาหกรรม

การเปรียบเทียบประสิทธิภาพและความแตกต่างของสภาพแวดล้อมที่เกี่ยวข้องของ เครื่องผสมแบบคงที่ UPVC และ CPVC

เครื่องผสมแบบคงที่ (ประเภท SK) ใช้กันอย่างแพร่หลายในอุตสาหกรรมเคมี การบำบัดน้ำ และอุตสาหกรรมที่มีความบริสุทธิ์สูง และการเลือกใช้วัสดุ (UPVC หรือ CPVC) ส่งผลโดยตรงต่อความต้านทานการกัดกร่อน ทนต่ออุณหภูมิ และอายุการใช้งาน ต่อไปนี้เป็นการเปรียบเทียบประสิทธิภาพของวัสดุทั้งสองและการวิเคราะห์การใช้งานในอุตสาหกรรมทั่วไป:

1. การเปรียบเทียบความต้านทานต่อสารเคมี
UPVC (โพลีไวนิลคลอไรด์ที่ไม่เป็นพลาสติก):
มีความทนทานต่อสารละลายกรด ด่าง และเกลือได้ดีเยี่ยม (เช่น กรดไฮโดรคลอริก กรดซัลฟูริก โซเดียมไฮโปคลอไรต์ ฯลฯ) แต่ถูกกัดกร่อนได้ง่ายด้วยตัวทำละลายอินทรีย์บางชนิด (เช่น คีโตนและอะโรมาติกไฮโดรคาร์บอน)

อุตสาหกรรมที่เกี่ยวข้อง:
การบำบัดน้ำอุตสาหกรรม (น้ำหล่อเย็น, น้ำหมุนเวียนเพื่อปรับ pH)
น้ำดื่ม: ใช้สำหรับผสมคลอรีนและตกตะกอนตามมาตรฐานสุขอนามัย
น้ำเสียอุตสาหกรรม: ปรับสภาพน้ำเสียที่เป็นกรด/ด่างให้เป็นกลาง

CPVC (คลอรีนโพลีไวนิลคลอไรด์):
ด้วยการบำบัดด้วยคลอรีน ความต้านทานต่อสารเคมีดีขึ้น และสามารถทนต่อกรดและด่างที่มีความเข้มข้นสูงขึ้น รวมถึงตัวทำละลายอินทรีย์บางชนิด (เช่น แอลกอฮอล์ที่มีความเข้มข้นต่ำ)

อุตสาหกรรมที่เกี่ยวข้อง:
เซมิคอนดักเตอร์อิเล็กทรอนิกส์: การส่งสารเคมีที่มีความบริสุทธิ์สูงแบบผสม (เช่น สารละลายกัดกรด)
ยา: การรักษาสื่อที่มีฤทธิ์กัดกร่อนในการเตรียมยาเหลว
ไฟฟ้าโซลาร์เซลล์: ระบบผสมน้ำยาทำความสะอาดกรด

2. ความแตกต่างของความต้านทานต่ออุณหภูมิ
ยูพีวีซี:
อุณหภูมิที่ใช้งานได้ในระยะยาว ≤60°C จุดสูงสุดในระยะสั้น 80°C เหมาะสำหรับสภาวะอุณหภูมิปกติ

สถานการณ์ทั่วไป:
น้ำดื่มที่ปลอดภัย: การให้และการผสมที่อุณหภูมิปกติ
โลหะวิทยา: การปรับสภาพของเหลวของเสียจากการดองที่อุณหภูมิต่ำ

ซีพีวีซี:
ทนต่ออุณหภูมิระยะยาวได้ถึง 90°C, ความทนทานระยะสั้น 110°C เหมาะสำหรับตัวกลางที่มีอุณหภูมิสูง

สถานการณ์ทั่วไป:
โรงไฟฟ้านิวเคลียร์: การผสมสารเคมีในระบบน้ำหล่อเย็นอุณหภูมิสูง
ส่วนที่มีอุณหภูมิสูงของน้ำเสียอุตสาหกรรม: เช่นการบำบัดการทำให้เป็นเนื้อเดียวกันของกรดร้อนและของเหลวของเสียที่เป็นด่าง

3. ความแข็งแรงทางกลและอายุการใช้งาน
ยูพีวีซี:
ต้นทุนต่ำ แต่ทนต่อแรงกระแทกได้น้อย เหมาะสำหรับสภาพแวดล้อมการสั่นสะเทือนที่ไม่มีกลไกและแรงดันต่ำ (เช่น ระบบจ่ายน้ำในโรงงาน)

ซีพีวีซี:
ความแข็งแกร่งและการต้านทานการคืบคลานที่สูงขึ้น เหมาะสำหรับสภาวะแรงดันสูงหรือการสั่นสะเทือน (เช่น ท่อส่งสารเคมีแรงดันสูงในโรงงานเซมิคอนดักเตอร์)

4. คำแนะนำในการคัดเลือกอุตสาหกรรม
สาขาที่ต้องการ UPVC:
การบำบัดน้ำที่อุณหภูมิห้องและมีการกัดกร่อนเล็กน้อย (เช่น น้ำดื่ม น้ำหมุนเวียนทางอุตสาหกรรม) และการบำบัดน้ำเสียจากโลหะวิทยาล่วงหน้า
ฟิลด์ที่ต้องใช้ CPVC:
อุณหภูมิสูง (เช่น ระบบทำความเย็นของโรงไฟฟ้านิวเคลียร์) การกัดกร่อนสูง (เช่น สารละลายกัดเซมิคอนดักเตอร์) และการผสมตัวทำละลายอินทรีย์ (เช่น การสังเคราะห์สารขั้นกลางทางเภสัชกรรม)
